المعيار: | IEC62196-1، IEC60884، IEC60669-1، IEC62052-31 | قوة العمل: | تيار متردد 220 فولت / 50 هرتز |
---|---|---|---|
محطة العمل: | 1 أو يمكن تخصيصها | سرعة العمل: | 10±2 دورة في الدقيقة |
ارتفاع الاختبار: | 250-500 قابل للتعديل | قطر دوران الجلبة: | 75 ملم و 76 ملم |
تطبيق EUT: | الموصلات والمحطات | الضمان: | 12 شهراً |
إبراز: | جهاز الاختبار IEC 62196-1,جهاز الاختبار IEC 62196-1 10Rpm,أجهزة الاختبار VE IEC 62196-1,10Rpm IEC 62196-1 Test Apparatus,VE Conductors IEC 62196-1 Test Apparatus |

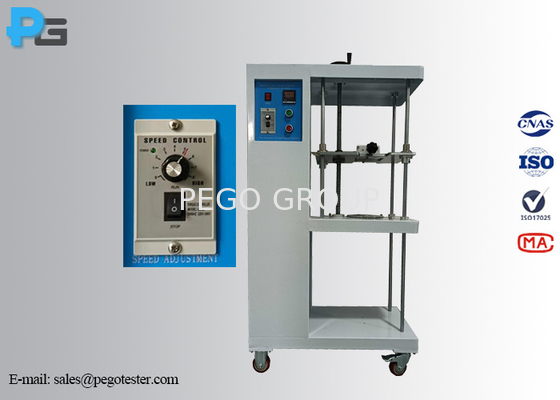

1- إدخال جهاز للتحقق من تلف الموصلات الكهربائية:

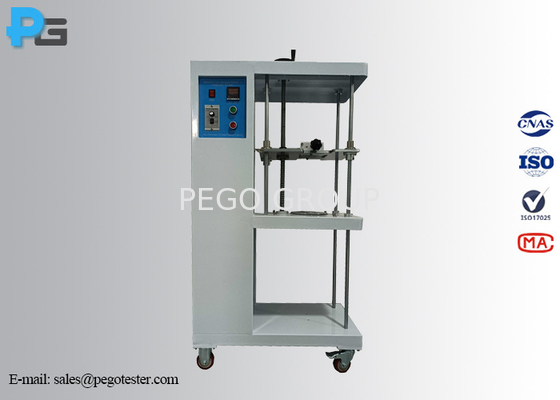

صممت الأجهزة للتحقق من تلف موصلات EV لتلبية متطلبات الاختبار من IEC62196-1 الفقرة 13.3 الشكل 12 ، IEC60884-1:2022 الفقرة 12.2.5 والشكل 13، IEC60669-1 الفقرة 12.2.5 والشكل 9، مادة 6 من IEC62052-319.7.3 (لتجربة الانحناء) ، يستخدم الجهاز بنية مسدس القيادة، وهو يتكون من غلاف، وكتلة، وغلاف، الخ. يمكن تحديد عدد الاختبارات قبل الاستخدام، عندما تصل أوقات الاختبار المحددة،الجهاز سيتوقف تلقائيًا ويقوم بالإنذاريستخدم الجهاز للتحقق مما إذا كانت المحطة مع مصراع المسمار أو مصراع بدون مسمار قادرة على تحمل الإجهاد الميكانيكي في الاستخدام العادي.وتقييم ما إذا كان تصميم وبنية محطة مصراع المسمار تلبي متطلبات عدم إلحاق أضرار مفرطة بالموصل عند مصراع الموصل.
طريقة الاختبار:
يتم تمرير نهاية الموصل من خلال غطاء ذو الحجم المناسب في لوحة ، وضعت على ارتفاع H تحت الملحق ، كما هو موضح في الجدول 3.,بحيث يصف خط مركزها دائرة قطرها 75 ملم ، مركزية مع مركز وحدة التشغيل في المستوى الأفقي. ثم يتم تدوير اللوحة بمعدل (10 ± 2) r / min.
يجب أن تكون المسافة بين فم وحدة التشغيل والسطح العلوي للبوشينج ضمن 15 ملم من ارتفاع الجدول 3. يمكن تزيين البوشينج لمنع الربط.تدوير أو دوران الموصل المعزوليتم تعليق كتلة، كما هو محدد في الجدول 3، من نهاية الموصل. مدة الاختبار هي 15 دقيقة.
أثناء الاختبار، يجب ألا ينزلق الموصل خارج وحدة التشغيل أو ينكسر بالقرب من وحدة التشغيل.
لا يجوز أن تؤذي المحطات، خلال هذا الاختبار، الموصل بطريقة تجعله غير صالح للاستخدام المستمر.
2- مواصفات جهاز للتحقق من تلف الموصلات الكهربائية:
النموذج | PG-ADG | PG-ADG1 | PG-ADG2 |
وضع التحكم | التحكم الكهربائي | ||
محطة العمل | 1 | ||
سرعة العمل | 10 ± 2r/min | ||
قطر دوران الغطاء | 75ملم | ||
وقت الاختبار | 0-99min59s (يمكن تعيين وقت الاختبار مسبقًا ، ويتوقف تلقائيًا عند انتهاء الوقت) | ||
الكتلة المعدلة | 0.3كغ، 0.4كغ، 0.7كغ، 0.9كغ، 1.4كغ، 2.0كغ | 0.3 كيلوغرام0.4 كجم، 0.7 كجم، 0.9 كجم، 1.4 كجم، 2.0 كجم | 0.4كغ، 0.7كغ، 0.9كغ، 1.4كغ، 2.0كغ، 2.9كغ، 4.5كغ، 6.8كغ، 9.5كغ |
ارتفاع الاختبار | 260ملم، 280ملم | 260ملم، 280ملم، 300ملم | 260ملم، 280ملم، 300ملم، 320ملم، 343ملم |
قطر فتحة البوشينج | 6.5ملم، 9.5ملم | 6.5 ملم، 9.5 ملم، 13 ملم | 6.5 ملم، 9.5 ملم، 9.4 ملم، 13.0 ملم، 14.5 ملم، 15.9 ملم |
وضع ضبط الارتفاع | قابلة للتعديل يدوياً | ||
أقصى مقطع عرضي للموصل يمكن اختباره | ≤ 10.0 ملم2 | ≤ 25.0 ملم2 | ≤50.0mm2 |
الأبعاد والوزن | L530mm*D500mm*H800mm/80kg | ||
قوة العمل | AC220±10٪، 50/60Hz | ||
حالة العمل | 5-35 درجة مئوية (درجة الحرارة) ، 30٪ -90٪ R.H. | ||
المعايير تتوافق مع | المادة 12 من IEC60884-1.2.5/الشكل 13
| المادة 12 من IEC60669-12.5/الشكل 9 | المادة 6 من معيار IEC62052-319.7.3/الشكل H.1 |
الجدول 3 - قيم الانحناء في اختبار الحمل الميكانيكي
مساحة القسم العرضي الاسمية (mm2) | قطر الغلاف (ملم) | الطولأ | الكتلة |
1.0 | 6.5 | 260 | 0.4 |
1.5 | 6.5 | 260 | 0.4 |
2.5 | 9.5 | 280 | 0.7 |
4.0 | 9.5 | 280 | 0.9 |
6.0 | 9.5 | 280 | 1.4 |
10.0 | 9.5 | 280 | 2.0 |
16.0 | 13.0 | 300 | 2.9 |
25.0 | 13.0 | 300 | 4.5 |
35.0 | 14.5 | 300 | 6.8 |
50.0 | 15.9 | 343 | 9.5 |
70.0 | 19.1 | 368 | 10.4 |
95.0 | 19.1 | 368 | 14.0 |
120.0 | 22.2 | 406 | 14.0 |
150.0 | 22.2 | 406 | 15.0 |
185.0 | 25.4 | 432 | 16.8 |
240.0 | 28.6 | 464 | 20.0 |
300.0 | 28.6 | 464 | 22.7 |
400.0 | 31.8 | 495 | 50.0 |
500.0 | 38.1 | 572 | 50.0 |
630.0 | 44.5 | 660 | 70.3 |
إذا كان البوشينغ مع قطر فتحة معين لا يكفي لاستيعاب الموصل دون ربط، يمكن استخدام البوشينغ مع أكبر فتحة التالية. | |||
أالتسامح لارتفاع H: ± 15mm |
