| المعايير المرجعية: | معظم المواد المستخدمة في المنتجات المعدنية | طلب: | التحقق من القوة الميكانيكية لحاوية معدات شحن المركبات الكهربائية |
|---|---|---|---|
| مستوى اختبار إيك: | IK08، IK09، IK10، IK11 | طاقات التأثير: | 5J، 10J، 20J، 50J |
| إعدادات: | العناصر الضاربة، والحزات الدليلية، والأنابيب المتأرجحة، وجهاز الاختبار | ضمان: | 12 شهرا |
| إبراز: | معدات اختبار تأثير المطرقة IK11,معدات اختبار تأثير المقاومة الميكانيكية للمطرقة,معدات اختبار تأثير المطرقة EVCS,Mechanical Strength Hammer Impact Testing Equipment,EVCS Hammer Impact Testing Equipment |
||

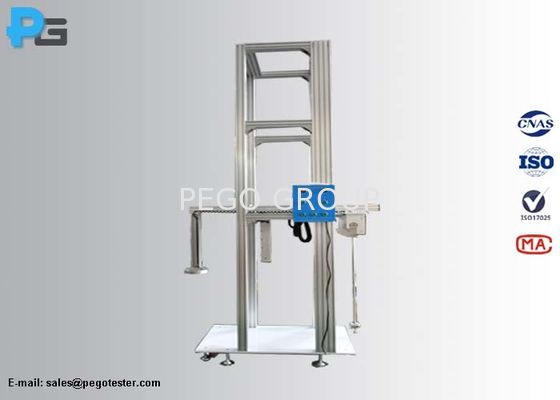

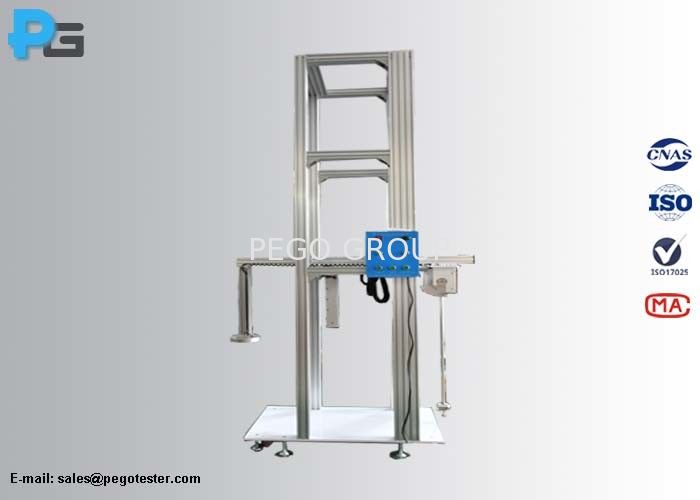

معدات اختبار الصدمات الميكانيكية من IK08 إلى IK11 لاختبار القوة الميكانيكية لغلاف EVCS
1. مقدمة
تم تصميم جهاز اختبار الصدمات الميكانيكية IK وفقًا للمواصفات IEC62262 و IEC60068-2-75 Test Eha و Test Ehc، ويمكنه تلبية متطلبات اختبار IEC61851-1. وفقًا للمتطلبات القياسية، يجب أن يتحمل الغلاف الخارجي لمعدات إمداد EV اختبارات الصدمات الميكانيكية IK08 وما فوقها. يمكن لهذا الجهاز إجراء اختبارات الصدمات الرأسية والبندول، مما يعني أنه يمكن التأثير على كل من السطح الرأسي والسطح الأفقي لمعدات إمداد EV.
يتكون هذا الجهاز منعناصر الضرب((5J/1.7kg*2، 10J/5kg*2، 20J/5kg*2، 50J/10KG*2)، وأنابيب التأرجح، والممرات، وحامل الاختبار. تعمل عناصر الضرب مع أنابيب التأرجح لإجراء اختبارات تأثير المطرقة المتأرجحة IK08 إلى IK11. تعمل عناصر الضرب مع الممرات لإجراء اختبارات تأثير المطرقة الرأسية IK07 إلى IK11. حامل الاختبار مصنوع من سبائك الألومنيوم. مع أربع عجلات في الأسفل، بحيث يمكن للجهاز بأكمله التحرك بحرية.
2. المعلمة
| أنبوب التأرجح | أنبوب فولاذي (الطول: 1000 مم، القطر الخارجي: 15.9 مم، السماكة: 1.5 مم) للطاقات التي تتجاوز 2J |
| الممر |
Φ40mm*471mm، Φ68mm*385mm، Φ89mm*337mm، Φ108mm*481.5mm، Φ133mm*587mm * ارتفاع الممر = ارتفاع السقوط + (I+f في المطرقة) |
| شوط الرفع |
200-1500 مم (في الاتجاه الأفقي) 200-2300 مم (في الاتجاه الرأسي) * يمكن تخصيص ارتفاع الرفع حسب ارتفاع العينة |
| وضع الإسقاط |
التحكم بالزر والإطلاق اللحظي للمغناطيس الكهربائي (لاختبارات الصدمات الرأسية) التحكم اليدوي (لاختبارات الصدمات البندولية) |
| مطارق الصدمات | عناصر الضرب (5J*2، 10J*2، 20J*2، 50J*2) لاختبارات الصدمات البندولية والرأسية IK08 و IK09 و IK10 و IK11، المادة: فولاذ |
| طاقة التشغيل | 220 فولت/50 هرتز |
| خصائص عناصر الضرب | ||||
| الطاقة/J |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| الكتلة المكافئة±2% كجم | 1.7 | 5 | 5 | 10 |
| المادة | فولاذ | |||
| R/mm | 25 | 50 | 50 | 50 |
| D/mm | 60 | 80 | 100 | 125 |
| f/mm | 10 | 20 | 20 | 25 |
| r/mm | 6 | - | 10 | 17 |
| l/mm | يعتمد | |||
 |
||||
ارتفاع السقوط
| الطاقة (J) | 5 | 10 | 20 | 50 |
| الكتلة المكافئة (كجم) | 1.7 | 5 | 5 | 10 |
| ارتفاع السقوط مم±1% | 300 | 200 | 400 | 500 |
درجات الحماية ضد الصدمات الميكانيكية الخارجية
| IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| 0.14J | 0.2J | 0.35J | 0.5J | 0.7J | 1J | 2J | 5J | 10J | 20J |
3. الأسئلة الشائعة
1). ما هو 2 في 1؟
بيغو: هذا جهاز 2 في 1، يمكنه إجراء اختبار المطرقة الرأسية واختبار المطرقة البندولية. يشتركان في نفس حامل الاختبار، ويعملان بشكل مستقل.
2). لماذا تحتاج إلى مجموعتين من عناصر الضرب؟
بيغو: لأن الكتلة الفعلية لعنصر الضرب لاختبار الصدمات البندولية ليست هي نفس الكتلة الفعلية لعنصر الضرب لاختبار الصدمات الرأسية. الكتلة المكافئة للمطرقة الرأسية تساوي الكتلة الفعلية لعناصر الضرب. تتكون الكتلة المكافئة للمطرقة البندولية من الكتلة الفعلية لعناصر الضرب، وكتلة أنبوب التأرجح والصواميل وما إلى ذلك. بالإضافة إلى ذلك، تختلف المطرقة الرأسية والمطرقة البندولية في المظهر، انظر إلى الصور أدناه.
3). لماذا تحتاج إلى جهاز 2 في 1؟
بيغو: يجمع جهاز 2 في 1 بين المطرقة الرأسية والمطرقة البندولية في جهاز واحد. في الممارسة العملية، تُستخدم المطرقة الرأسية على السطح الأفقي، وتُستخدم المطرقة البندولية على السطح الرأسي. لا يحتاج المستخدم إلى قلب العينة للتأثير على الأسطح المختلفة باستخدام جهاز 2 في 1 هذا. في الحالات التي تكون فيها العينة ثقيلة جدًا بحيث لا يمكن قلبها، يكون جهاز 2 في 1 أكثر عملية.
4). هل يحتوي هذا الجهاز على وظيفة sالحماية من الصدمات الثانوية؟ بيغو: نعتبر هذه ميزة اختيارية، يمكن للمستخدم ذكر هذه الوظيفة عند إجراء استفسار. يمكن للمستخدم إيقاف الصدمة الثانوية يدويًا، أو تثبيت كابح كهربائي لإيقاف الصدمة الثانوية.
5). كيف يتم تحرير عناصر الضرب؟
بيغو: إطلاق المطرقة الرأسية كهرومغناطيسيًا، والإطلاق اليدوي للمطرقة البندولية.
