| المعيار المرجعي: | IEC62262، IEC60068-2-75 | مادة تلاعب: | سبائك الألومنيوم |
|---|---|---|---|
| طاقات التأثير: | 0.14J إلى 50J | مستوى اختبار إيك: | IK01 إلى IK11 |
| وضع الإصدار: | الإفراج اليدوي | زاوية التأثير: | 0 ~ 90 درجة |
| إبراز: | جهاز اختبار تأثير مطرقة البندول,جهاز اختبار الأثر IK01 إلى IK11,جهاز اختبار الأثر الميكانيكي,IK01 to IK11 Impact Test Apparatus,Mechanical Impact Test Apparatus |
||
IK01 (0.14J) إلى IK11 (50J) جهاز اختبار الصدمات الميكانيكية بمطرقة البندول IEC62262
1. مقدمة

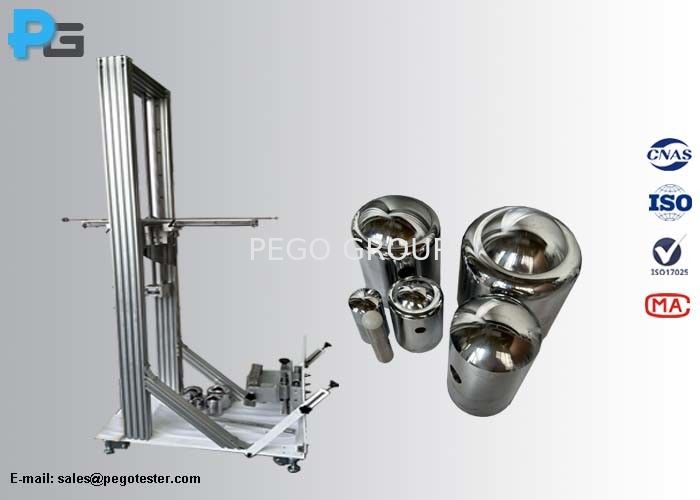

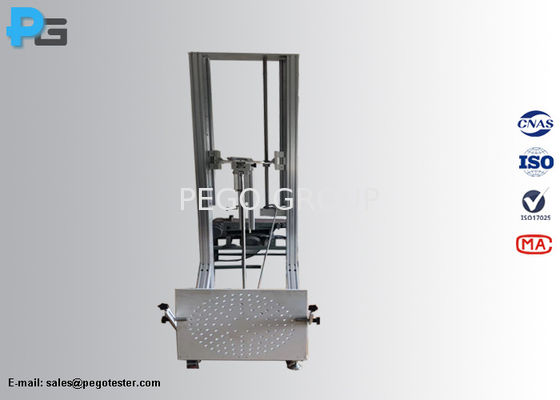

يمكن لجهاز اختبار الصدمات الميكانيكية بمطرقة البندول تلبية متطلبات الاختبار الخاصة بـ IEC60068-2-75 test Eha و IEC62262. يتكون الجهاز من عناصر ضرب وأنابيب تأرجح وحامل اختبار. عناصر الضرب لـ IK07 (2J) إلى IK11 (50J) مصنوعة من الفولاذ ، وعنصر الضرب للاختبارات IK01 إلى IK06 مصنوع من البولي أميد ، ويوجد ثقب في منتصف عنصر الضرب للتثبيت بأنبوب التأرجح ، والكتلة المكافئة لا تساوي الكتلة الفعلية لعنصر الضرب. يبلغ طول أنابيب التأرجح 1000 مم ، ويتم تكوين كتل أنابيب التأرجح وفقًا للكتلة المجمعة لعناصر الضرب. حامل الاختبار مصنوع من سبائك الألومنيوم ، مع أربع عجلات في الأسفل ، ويمكن للجهاز بأكمله التحرك بحرية. ارتفاع السقوط قابل للتعديل لإجراء اختبارات IK01 إلى IK11 ، الجهاز مجهز بقرص للإشارة إلى ارتفاع السقوط. يمكن تخصيص ارتفاع السفر ليناسب ارتفاع نقاط التأثير المختلفة.
يمكن تطبيق مطرقة البندول على الحالات التي تكون فيها نقاط التأثير على الأسطح الرأسية دون أي نتوءات. يتم تطبيق اختبارات IK01 إلى IK06 لاختبار المقابس والمقابس وصناديق التركيب والغدد والأغطية والمفاتيح وغيرها من الملحقات الكهربائية. يتم تطبيق اختبارات IK07 إلى IK11 لاختبار المصابيح وأجهزة شحن السيارات الكهربائية والأجهزة المنزلية.
2. المعلمة
| أنبوب التأرجح |
أنبوب فولاذي 1 (الطول: 1000 مم ، القطر الخارجي: 15.9 مم ، السماكة: 1.5 مم) للطاقات التي تتجاوز 2J أنبوب فولاذي 2 (الطول: 1000 مم ، القطر الخارجي: 9.0 مم ، السماكة: 0.5 مم) للطاقات التي لا تتجاوز 2J |
| زاوية التأثير | 0~900 |
| شوط الرفع | 200-1200 مم |
| مطارق التأثير |
عناصر الضرب: ≤1J لاختبارات IK01 إلى IK06 ، مصنوعة من النايلون عناصر الضرب: 2J لاختبار IK07 ، 5J لاختبار IK08 ، 10J لاختبار IK09 ، 20J لاختبار IK10 ، مصنوعة من الفولاذ |
| الكتلة المكافئة للمطارق | ≤1J: 0.2 كجم ، IK07: 0.5 كجم ، IK08: 1.7 كجم ، IK09: 5 كجم ، IK10: 5 كجم ، IK11: 10 كجم |
| طريقة تحرير المطرقة | تحرير يدوي |
| تركيبات التركيب |
1). تم تصميمه بالكامل وفقًا للشكل D.3 من IEC60068-2-75 ، ويتم تطبيقه على اختبارات IK01 إلى IK06
2). لوحة تثبيت مسطحة لاختبارات IK07 إلى IK10 ، زاوية قابلة للتعديل 0-90 درجة ، مزودة بفتحات لولبية M6 |
3. الأسئلة المتداولة
1). كيف تعرف ارتفاع السقوط؟
بيغو: يجهز الجهاز قرصًا للإشارة إلى ارتفاع السقوط. اسحب أنبوب التأرجح إلى الارتفاع المقابل وحرره.
| ارتفاع السقوط | |||||||||||||||
| الطاقة/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| الكتلة المكافئة/كجم | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع السقوط±1% مم | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
2. كيف تضع العينة؟
بيغو: يجهز الجهاز بتركيبة تثبيت مسطحة ، لاختبار العينات الأخف وزنًا ، يمكن وضعها على لوحة التركيب. ولوحة التركيب مجهزة بفتحات لولبية M6 ، لذلك يمكن تثبيت العينة بإحكام على لوحة التركيب ويمكن إمالتها بزاوية 0-90 درجة. لاختبار العينات الثقيلة أو ذات الحجم الكبير ، يمكن وضعها في الأرض. لاختبار IK01 إلى IK06 ، يتم تثبيت تركيبات التثبيت المصنوعة من الخشب الرقائقي على تركيبات التثبيت المسطحة.
3). كيف تتجنب التأثيرات الثانوية؟
بيغو: يجب الاحتفاظ بالمطرقة بعد التأثير الأولي عن طريق الإمساك بعنصر الضرب باليد ، مع تجنب الذراع بحيث يتم منع التشوه. يمكن للمستخدمين أيضًا استخدام جهاز مزود بفرامل إلكترونية ، ولكن هناك خطر تشوه ذراع التأرجح.
4). هل ستقدم خدمة التركيب؟
بيغو: لن يحتاج الجهاز إلى خدمة التركيب ، وسنقوم بشحن الجهاز ككل.
