| المعيار المطبق: | IEC62196-1، IEC61032، IEC60529 إلخ. | طول الاصبع: | 80 ± 0.2 |
|---|---|---|---|
| حجم مشترك 1: | 30±0.2 | حجم مشترك 2: | 60±0.2 |
| قطر يربك: | Ф75±0.2 | كود IP: | IP2X |
| التطبيق: | اختبار منافذ مقابس السيارات الكهربائية وموصلات المركبات | الضمان: | 12 شهر |
| إبراز: | IEC 62196 مسبار أصابع الاختبار,42 فولت إشارة كهربائية اختبار مسبار إصبع,معدات اختبار موصلات الكهرباء,42V Electric Indicator Test Finger Probe,EV Connectors Testing Equipment |
||

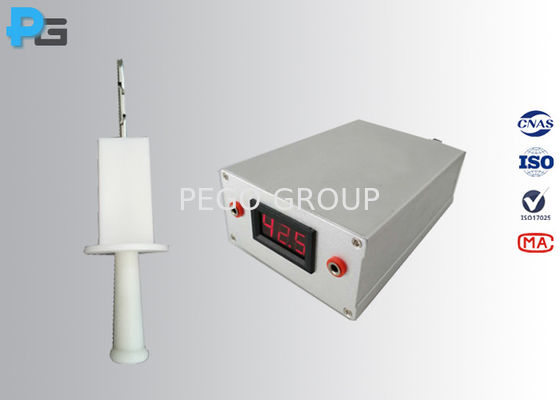

معدات اختبار وصلات الكهرباء IEC 62196 اختبار إصبع المسبار B مع مؤشر كهربائي 42 فولت
1.إدخال مسبار إصبع الاختبار B:
مسبار إصبع الاختبار B هو معدات اختبار عالية الدقة التي يمكن استخدامها لاختبار منافذ مصارف EV وموصولات المركبة، وهي مصممة بدقة وفقا ل IEC61032 الشكل 2،وتلبي متطلبات IEC62196-1 الفقرة 10.1، UL507 ، UL1278 الشكل 8 و IEC60529 الشكل 2. الهدف من مسبار إصبع الاختبار هو التحقق من الحماية الأساسية ضد الوصول إلى الأجزاء الخطرة.يستخدم أيضاً للتحقق من الحماية من الوصول بإصبع.
يحتوي مسبار إصبع الاختبار B على إصبع ، ومحاذية ، ومقبض معزول ، ويمكن تخصيصه بمشبك تمساح في نهاية المقبض لاختبار مضاد للصدمات الكهربائية.كما يمكن تخصيص ثقب M6 المتداخلة في نهاية مقبض لتجهيز مع سحب ودفع دينامومتر أو تخصيصها مباشرة مع 10N محرك الدفع لاختبار حماية الحجرة.
2مواصفات أصابع الاختبار المشتركة
| النموذج | PG-TPB | PG-TPB ((1) | PG-TPB ((2) | PG-TPB ((3) |
| مقاس المفاصل 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| مقاس المفاصل 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| طول الإصبع | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| حجم طرف الاصبع إلى الحاجز | 180±0.2 | 180±0.2 | .... | 180±0.2 |
| قطعة أسطوانية لقطع أطراف الأصابع | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| شرائح أطراف الأصابع | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| زاوية قطع أطراف الأصابع | 37o0 -10′ | 37o0 -10′ | 37o0 -10′ | 37o0 -10′ |
| مُحَدّد طرف الأصابع | 14o0 -10′ | 14o0 -10′ | 14o0 -10′ | 14o0 -10′ |
| قطرها | ف12 0 -0.05 | ف12 0 -0.05 | ف12 0 -0.05 | ف12 0 -0.05 |
| قطر القسم A-A | ف50 | ف50 | .... | ف50 |
| عرض القطاع A-A | 20±0.2 | .... | .... | 20±0.2 |
| قطر الجهاز | ف75±0.2 | ف75±0.2 | ف125±0.2 | ف75±0.2 |
| سمك الحاجز | 5±0.5 | 5±0.5 | .... | 5±0.5 |
| القوة | .... | .... | .... | 10-30N |
| الامتثال للمعايير | IEC61032 | IEC60335-1 | IEC60335-2-14 | IEC60529 |

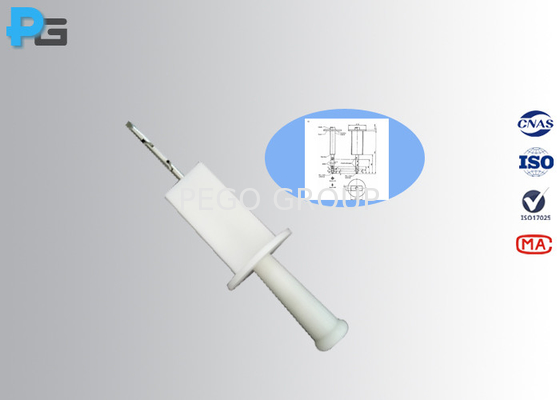

3صورة مسبار إصبع الاختبار
4أسئلة شائعة
1) ما هو المعيار الذي يتوافق به مسبار إصبع الاختبار B؟
الجواب: يمكن أن تلبي IEC61032 ، IEC60529 ، IEC62196 ، IEC60335 ، IEC61851-1 ، IEC60061 وما إلى ذلك.
هل سيأتي مسبار إصبع الاختبار B مع شهادة المعايرة؟
الإجابة: نعم، يمكن أن تأتي مع شهادة معايرة مختبر ثالث، ولكن التكلفة مدفوعة لوحدها.
3) ما هو الوقت الزمني للمسبار الإصبع اختبار B؟
الجواب: لدينا المسبار في المخزون، يمكن تسليمه فورا.
هل المسبار مع الدفع؟
الإجابة: لدينا نموذجين للاختيار، واحد هو بدون محرك دفع ولكن مع M6فتحة مطوية في نهاية المقبض، والآخر هو مع الدفع ويمكن تخصيص الدفع مع 10N، 50N، الخ
