تفاصيل المنتج:
شروط الدفع والشحن:
|
| المعيار: | IEC62196-1 البند 26.4 | سرعة الاختبار: | 60 دورة/دقيقة |
|---|---|---|---|
| زاوية التأرجح: | 90 درجة | وضع محرك الأقراص: | محرك الخدمة |
| قوة العمل: | 220 فولت/50 هرتز | مُطبَّق: | قابس EV وموصل السيارة |
| الضمان: | 12 شهراً | الوزن: | 20N، 25N، 50N، 75N، 100N أو يمكن تخصيصها |
| إبراز: | جهاز اختبار ثني كابلات الاتصال بالسيارة,جهاز اختبار ثني كابلات اختبار الانحناء |
||
1إدخال جهاز اختبار ثني الكابلات
تم تصميم جهاز اختبار ثني الحبل وفقًا لمعيار IEC62196-1 الفقرة 26.4 الشكل 20 والجدول 14،يتم تطبيقه لإجراء اختبار ثني الحمل الميكانيكي للاكسسوارات غير القابلة لإعادة التشغيل من سدادة EV وموصول السيارة.
طريقة الاختبار:
يتم تثبيت العينة على العنصر المتذبذب للجهاز بحيث يتم تحميل الكابل بوزن في منتصف الرحلة ،ويتم تمرير تيار يساوي التيار الاسمي للجهاز من خلال الموصلات، والجهد بينهما هو الجهد الاسمي ، يتم تحريك العنصر المتذبذب إلى الوراء وإلى الأمام بزاوية 90 درجة (45 درجة على جانبي العمودية) ،عدد الانحناءات 20000 ومعدل الانحناءات 60 في الدقيقة الواحدةبعد الاختبار، يجب أن لا تظهر العينات أي ضرر بمعنى هذه الوثيقة.
الهيكل:
تستخدم المعدات هيكل الأرضية ويتم التحكم بها بواسطة PLC وشاشة اللمس. يمكن تعيين السرعة وأوقات الاختبار والزاوية مسبقًا ، ويمتلك حمولة مدمجة.تزويد مع 4 العجلات لجعل الآلة تتحرك بسهولة.
2مواصفات جهاز اختبار ثني الكابل
| نظام التحكم | PLC + شاشة لمسة |
| وضع القيادة | محرك الخدمة |
| سرعة الاختبار | 60 دورة/دقيقة |
| مؤشر الزاوية | 0-3600، مصنوعة من الفولاذ المقاوم للصدأ |
| زاوية التأرجح | 90 درجة، ±450على كلا الجانبين من العمودي أو أي زاوية مرغوبة |
| عدد الاختبارات | 0~999999. القياسية الافتراضية: 20000 دورة |
| الحمولة | 200 ~ 250 فولت / 0 ~ 400A (قابلة للتعديل) |
| الوزن | 20N، 25N، 50N، 75N، 100N أو يمكن تخصيصها |
| مشبك العينة | مشبك ميكانيكي |
| قوة العمل | 220 فولت / 50 هرتز |
الجدول 14 - اختبار ثني الحمل الميكانيكي
| التيار الاسمي (A) | القوة (N) |
| ما يصل إلى 20 | 20 |
| من 21 إلى 32 بما فيها | 25 |
| من 33 إلى بما في ذلك 70 | 50 |
| من 71 إلى 250 بما فيها | 75 |
| من 251 إلى 400 بما فيها | 100 |
| من 401 حتى 500 بما فيها | 120 |
| من 501 إلى 600 بما فيها | 140 |
| من 601 إلى 800 بما فيها | 180 |

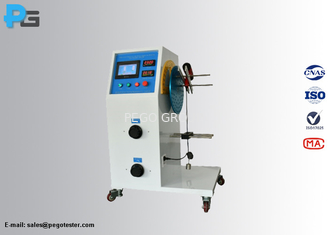

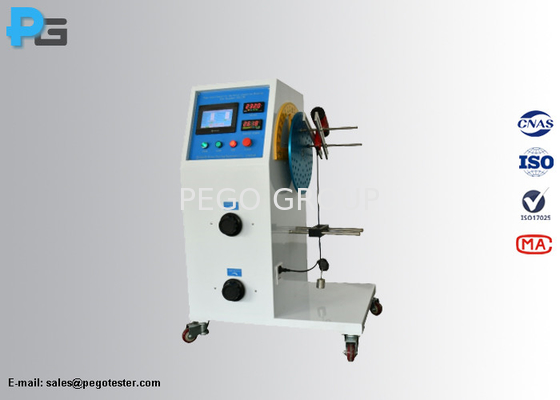

3صورة جهاز اختبار ثني الكابل
4أسئلة شائعة
1) هل سيأتي جهاز اختبار ثني الحبل مع شهادة المعايرة؟
الإجابة: نعم، سيتم تسليمها مع شهادة المعايرة، التكلفة إضافية.
2) ما هي زاوية التأرجح؟
الإجابة: الزاوية يمكن تعديلها 0-3600بحرية (المعيار مطلوب 900، ± 450على كلا الجانبين من العمودية أو أي زاوية مرغوبة).
3) ما هي السرعة؟
الإجابة: يمكن ضبط السرعة من 0 إلى 60 دورة في الدقيقة.
4) ما هي الحزمة التي سيتم استخدامها للشحن؟
الإجابة: سيتم تعبئة الجهاز في صندوق خشبي.
5) كيف يمكننا طلب هذا البند؟
الإجابة: يرجى إرسال استفسار إلينا، سيقوم بائعنا بالاتصال بك خلال 24 ساعة.
