تفاصيل المنتج:
شروط الدفع والشحن:
|
| المعيار: | IEC62196-1، IEC60112 | وضع العرض: | نوع الزر |
|---|---|---|---|
| ارتفاع القطرات: | 35ملم | ضغط القطب: | 1.0±0.05N |
| فولتاج الاختبار: | 0-600 فولت قابل للتثبيت | قوة العمل: | AC 220V 50HZ أو يمكن تخصيصها |
| الضمان: | 12 شهراً | استخدام: | اختبار CTI وPTI |
| إبراز: | معدات اختبار تتبع التسرب من نوع الزر,IEC62916-1 معدات اختبار تتبع التسرب,معدات اختبار تتبع تسرب المركبات الكهربائية,IEC62916-1 Leakage Tracking Test Equipment,Electric Vehicle Leakage Tracking Test Equipment |
||

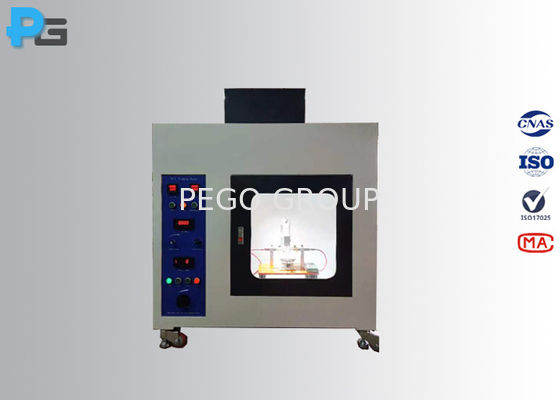

1إدخال معدات اختبار تتبع التسرب
تم تصميم معدات اختبار تتبع التسرب وتصنيعها بدقة وفقًا لمتطلبات معيار IEC60112 ، ويتطلب المعدات من قبل IEC62196-1 الفقرتين 28.4 و 29.6.اختبار تتبع هو تطبيق جهد معين بين 2mm * 5mm البلاتين الكهربائيات على سطح مادة عازلة صلبة وإسقاط سائل موصل (0.1٪ NH4CL)with a specified droplet volume at a fixed height (35mm) for 30s to evaluate the leakage resistance of the surface of solid insulating materials under the combined action of electric field and humid or polluted media، وتحديد مؤشر التتبع المقارن (CTI) ومؤشر مقاومة التتبع (PTI).
2تطبيق معدات اختبار تتبع التسرب
معدات اختبار تتبع التسرب قابلة للتطبيق في إدارات البحث والإنتاج ومراقبة الجودة لمعدات الإضاءة والأجهزة الكهربائية منخفضة الجهد والأجهزة المنزليةآلات الأدوات الآلية، المحركات، وأدوات الكهرباء، والأدوات الإلكترونية، والأدوات الكهربائية، وما إلى ذلك.صناعة المكونات الكهربائية والقطع المساعدة.
3هيكل معدات اختبار تتبع التسرب
معدات اختبار مؤشر التتبعيتم التحكم بها بواسطة شريحة واحدة وأزرار الضغط. يمكن تعيين فترة الفاصل، وكمية الانخفاض، وتيار التسرب وجهد الاختبار على لوحة التحكم. في غرفة العمل،يمكن قياس ارتفاع الانخفاض بواسطة كتلة مقياس، ويتحكم الجهاز في حجم السقوط عن طريق ضبط مفتاح صمام الجهاز الكهربائي في اتجاه عقارب الساعة أو في اتجاه عكس عقارب الساعة. جهاز الاختبار هو عبارة عن مخرج هواء مدمج.اللوحة الأمامية شفافة لمراقبة عملية التجربة بسهولة.
4معايير معدات اختبار تتبع التسرب
| طريقة التحكم | زر + عداد |
| المحطة | 1 |
| ارتفاع القطرات |
35mm±5mm |
| بين قطرات |
30s±5s، 50 قطرة: 24.5min±2min |
| حجم القطرات |
20 قطرة: 0. 380 غرام ~ 0. 480 غرام، 50 قطرة: 0. 997 غرام ~ 1. 147 غرام |
|
حلول الاختبار |
محلول A: 0.1%NH4Cl، 3.95±0.05Ωm، محلول B: 1.98±0.05Ωm |
|
عدد القطرات |
0~9999 (يمكن إعدادها مسبقًا وتسجيلها وعرضها) |
|
سرعة الرياح في الاختبار |
0.2m/s |
|
انخفاض التيار الدائري القصير |
1.0A±0.1A انخفاض 10% |
|
مؤشر تسرب |
0.50A±10% ، 2.00s±10% |
| مواد الأقطاب الكهربائية | ≥99٪ البلاتين |
| حجم الأقطاب الكهربائية | 2mm±0.1mm) × ((5mm±0.1mm) × ((40mm±5mm) ، الطول ≥12mm، زاوية حافة القص: 30°±2° |
|
مسافة الكترود |
4.0mm±0.1mm، الزاوية: 60°±5° |
|
ضغط الإلكترود |
1.00±0.05N |
|
الجهد الكهربائي |
100 ~ 600 فولت |
|
واجهة تشغيل آمنة |
يتم إيقاف تشغيلها تلقائيًا عند فتح النافذة الزجاجية |
5قائمة التعبئةمن معدات اختبار تتبع التسرب
| لا، لا، لا | السلع | الوحدة | كمية |
| 1 | الاختبار | مجموعة | 1 |
| 2 | مساحة الكتلة (4 ملم) | قطعة | 1 |
| 3 | أدوات الزجاج | قطعة | 2 |
| 4 | الصندوق | قطعة | 1 |
| 5 | مقياس ارتفاع 35 ملم | قطعة | 1 |
| 6 | مقياس إلكتروني صغير | قطعة | 1 |
| 7 | سلك الطاقة | قطعة | 1 |
| 8 | دليل المستخدم | عُلم | 1 |
5مقعد الاختبارمن معدات اختبار تتبع التسرب
