تفاصيل المنتج:
شروط الدفع والشحن:
|
مادة الجسم: | الفولاذ المقاوم للصدأ SUS304 | التكوين: | أنابيب متأرجحة R200 إلى R1600، قرص دوار، مزدوج الوصلة |
---|---|---|---|
المعيار المرجعي: | IEC60529، IEC61851، IEC62196-1 | جهاز التحكم: | شاشة تعمل باللمس + PLC |
المدخلات: | 220 فولت/50 هرتز | التطبيق: | قابس EV، مخرج مقبس EV، معدات إمداد EV |
إبراز: | معدات اختبار المطر للأنابيب المتذبذبة للطاقة الكهربائية,R200 معدات اختبار المطر في الأنابيب المذبذبة,R1600 معدات اختبار المطر في الأنابيب المتذبذبة,R200 Oscillating Tube Rain Test Equipment,R1600 Oscillating Tube Rain Test Equipment |

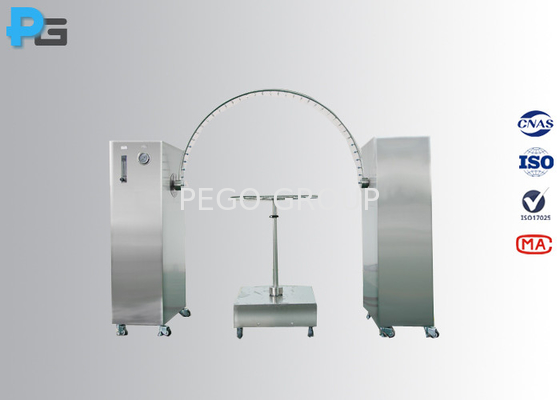

R200 إلى R1600 معدات اختبار الأنابيب المذبذبة لاختبار IPX3 و IPX4 ، للتحقق من غطاء EV و ملحقاتها ضد دخول الماء
1مقدمة:
تم تصميم معدات اختبار الأنابيب المتذبذبة R200 إلى R1600 وفقًا للبند 14 من معيار IEC60529.2.3 و 142.4 لاختبار IPX3 و IPX4. يمكن أن ينطبق اختبار IPX4 على علبة المركبات لاستخدامها في الهواء الطلق، ومقابس الكهرباء، ومخارج الكهرباء، وغرفة معدات إمدادات الكهرباء وغرفة الكهرباء وفقاً للفقرة 12 من معيار IEC61851.4.2 و IEC62196-1 الفقرة 20.2.
يتم دمج المعدات مع الأنابيب المذبذبة (R200 إلى R1600) ، منصة التشغيل ، قمع مزدوج (متكامل مع خزان المياه ، وحدات التحكم ، قواعد التدفق ، مقياس الضغط ، مرشح المياه ، إلخ).يمكن استبدال أنبوب التذبذب لتناسب مع مجموعة متنوعة من عيناتيتم وضع 4 عجلات على قاع الهيكل لجعله يتحرك بسهولة.
لاختبار IPX4 ، يحتوي الأنبوب المتذبذب على ثقوب رش على طول 180 ̊ من نصف الدائرة ، ويتم ضبط معدل التدفق الإجمالي وفقًا لمتطلبات المعيار ، ويقاس بمقياس تدفق.أنبوب يسبب للتذبذب من خلال زاوية من حوالي 3600، 1800على جانبي العمودية، والوقت لتلويح كامل واحد (2 * 3600فترة الاختبار هي 10 دقائق.
2الخصائص
● لاختبار IPX3 و IPX4
● تم تصنيع غلاف المعدات ومقر التشغيل من SUS304# الفولاذ المقاوم للصدأ ، لضمان عدم الصدأ.
● يتبنى بنية عمود مزدوج ، سهلة التثبيت وتدور مستقرة.
● تجهيز مع trundles قابلة للتعديل، يجعل المعدات سهلة للتنقل.
● تدابير التصفية: يمكن للفلتر القياسي عالي الدقة تصفية الشوائب في مياه الصنبور؛ ويمكن استبدال عنصر الفلتر بانتظام.
● خزان المياه مدمج في المعدات ، السيارات للسيطرة على مستوى المياه بمساعدة صمام الكرة العائمة الماء ،والإنذار عند ارتفاع أو انخفاض مستوى الحماية من الضرر الناجم عن انخفاض مستوى المياه.
● محرك أنبوب متذبذب: يعتمد على محرك خدمة Panasonic ، مع ميزات منخفضة الضوضاء ودقة عالية.
● محرك الدوارة: يعتمد محرك خطوة من العلامة التجارية الصينية ، ويمكن تعديل السرعة والزاوية بواسطة الشاشة اللمسية ، والتحكم التلقائي في الاتجاهات (مناسبة للعينات لإجراء اختبار مباشر).
● إعداد الوقت للطاقة: الطاقة قبالة: 0-999min-طاقة على: 0-999min-طاقة قبالة: 0-999min
● مكونات التحكم: شاشة لمسة 7 بوصات + PLC Panasonic.
● تعيين إجراءات الاختبار IPX3 و IPX4 مسبقاً ، يحتاج المستخدمون فقط إلى تحديد مستوى الحماية من الماء ، وستقوم المعدات بإجراء الاختبار وفقًا للمتطلبات القياسية.
3المعلمات
النموذج | IPX34C | |||||||
نصف قطر الأنابيب | R1600, R1400, R1200, R1000, R800, R600, R400, R200 | |||||||
الحجم الخارجي | ما يقرب من L4000mm*W3200mm*H2800mm | |||||||
معدل التسليم | 0~10L/min | |||||||
قطر لوحة التشغيل | Φ1000mm، Φ800mm، Φ600mm | |||||||
ارتفاع اللوحة | 1750~2350ملم | |||||||
فتحة الفوهات | 0.4ملم | |||||||
القطر الداخلي للأنبوب | 15ملم | |||||||
سعة خزان الماء | 30 لتر | |||||||
زاوية الأنابيب | 1200(IPX3) ، 3600(IPX4) أو محددة من قبل المستخدم | |||||||
سرعة دوران الأنابيب | 4s لـ 2*1200، 12s لـ 2 * 3600أو المستخدم المحدد | |||||||
مادة الأنبوب | SUS304 الفولاذ المقاوم للصدأ | |||||||
سرعة الدوران للجهاز | 1~5r/min | |||||||
الحد الأقصى للقدرة على تحمل الحمولة للجهاز | 50 كجم | |||||||
طريقة تدوير الدوار | التناوب للأمام أو للأمام والخلف | |||||||
الحماية | تسرب كهربائي، هيدروبينيا، انقطاع | |||||||
قوة العمل | AC 220V / 50Hz ، 1KW (سلك مباشر + سلك محايد + سلك أرضي واقي) | |||||||
ظروف العمل | 5°C ~ 35°C (درجة الحرارة) ، ≤ 85% (R.H) ، 86kPa ~ 106kPa (الضغط) |
4أسئلة شائعة
هل يمكننا تحديد نصف قطر الأنابيب المتذبذبة؟
بيقو: نعم، يمكن للمستخدم شراء فقط أنبوب التذبذب المرغوب فيه. يمكن تكوين المعدات مع نصف قطر مختلف من أنبوب التذبذب لتكيف العينة.
2) هل هناك أي فرق على أنبوب التذبذب لاختبار IPX3 و IPX4؟
بيقو: نعم، وفقًا للمتطلبات القياسية: لاختبار IPX3، يحتوي الأنبوب المتذبذب على ثقوب رش على قوس من 60 درجة على جانبي النقطة الوسطى؛ لاختبار IPX4أنبوب التذبذب لديه ثقوب رش على طول 180 درجة من نصف الدائرةيمكن استخدام أنبوب التذبذب المصمم من قبل بيجو لإجراء اختبارات IPX3 و IPX4 مع نفس أنبوب التذبذب ، عند إجراء اختبار IPX3 ، سيتم حجب فوهات الباقي.
3) هل يمكننا تخصيص قدرة تحمل اللوحة؟
بيقو: نعم، يمكن أن تحمل لوحة التشغيل العادية العينات التي يقل وزنها عن 50 كجم، ولكننا ندعم خدمة تخصيص.
أي نوع من المياه يمكن استخدامها؟
البيغو: يوصى بالمياه النقية مسبقا، وهذا سوف يقلل من خطر انسداد الفوهة. ولكن في الممارسة العملية، يتم استخدام مياه الصنبور على الأكثر، وتقوم المعدات بتكوين 2 فلتر المياه.
5) كيف هو استقرار العمود المزدوج؟
البيغو: تصميمنا ثابت بما فيه الكفاية، وأسفل العمودين مجهزة بالعجلات، مما يسمح للمستخدمين لتحريك المعدات بحرية. بعد أن يتم ضبط المعدات،قفل العجلات وأقدام الكؤوس ستثبت المعدات على سطح مسطح.
هل يمكن إعادة تدوير المياه؟
لا، هذه معدات من نوع مفتوح، لا يمكن إعادة تدوير المياه.معدات نوع الغرفةللخيار.
هل ستقدم خدمة التثبيت في الموقع؟
في الواقع ، لن تحتاج المعدات إلى خدمة تركيب في الموقع. سيتم شحن المعدات بالكامل تقريبًا ، يحتاج المستخدم فقط إلى إجراء اتصال بسيط بالأسلاك عند استلام البضائع.
8) ما هي فترة الضمان؟ وكيف يمكننا الحصول على خدمة ما بعد البيع؟
البيغو: فترة الضمان هي 12 شهرًا من وصول المستخدم إلى البضائع. يمكن حل 95% من مشاكل ما بعد البيع من قبل فريق المهندسين لدينا من خلال الخدمة عن بعد.سوف يحصل العملاء على رد في غضون 24 ساعة في يوم العمل بعد الإبلاغ عن المشكلةفي تجربتنا، معظم المشاكل يمكن إزالتها بتوجيهات مهندسنا، جزء صغير فقط من المشاكل تسببها فشل الأجزاء،هذا لأننا نستخدم المكونات ذات العلامة التجارية، والتي لديها أداء أفضل وموثوقية جيدة. إذا كانت الأجزاء تالفة، ونحن سوف إرسال جديدة لاستبدال، وسيتم شحن الأجزاء الجديدة مجانا في غضون فترة الضمان.و أيضا فريقنا Eigneer سوف يعلمك كيفية استبدال الأجزاء التالفة.
