تفاصيل المنتج:
شروط الدفع والشحن:
|
| المعيار المرجعي: | IEC62262، IEC60068-2-75 | مادة العنصر المذهل: | الفولاذ |
|---|---|---|---|
| مادة تلاعب: | سبيكة الألومنيوم | طاقات التأثير: | IK07 (2J)، IK08 (5J)، IK09 (10J)، IK10 (20J)، IK11 (50J) |
| وضع الإصدار: | الإفراج اليدوي | زاوية التأثير: | 0 ~ 90 درجة |
| إبراز: | مطرقة البندول 50J,2J إلى 50J مطرقة البندول,IEC62262 مطرقة البندول,2J to 50J Pendulum Hammer,IEC62262 Pendulum Hammer |
||

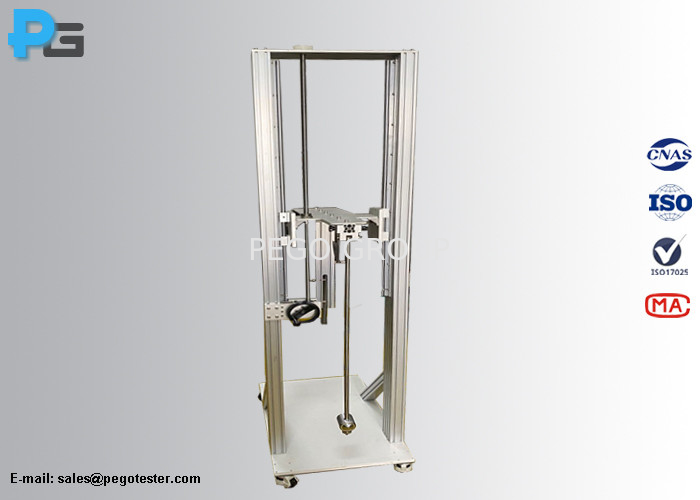

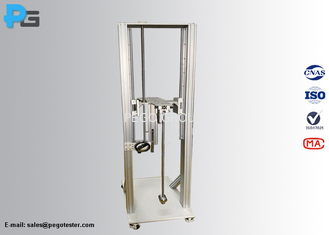

جهاز اختبار الأثر الميكانيكي للمطرقة الموالية 2J إلى 50J IEC62262
1مقدمة
جهاز اختبار الاصطدام الميكانيكي للمطرقة يمكن أن يستوفي متطلبات اختبار IEC60068-2-75 و IEC62262. يتكون المعدات من عناصر الضرب ، وأنابيب التأرجح ومعدات الاختبار.العناصر البارزة مصنوعة من الصلب، و tهنا ثقب في منتصف عنصر ضرب لتثبيت مع أنبوب التأرجح، والكتلة المكافئة ليست مساوية للكتلة الفعلية للعنصر ضرب. أنابيب التأرجح hae طول 1000mm،ويتم تكوين كتلة أنابيب التأرجح وفقا للكتلة المشتركة من العناصر الضربة. جهاز الاختبار مصنوع من سبيكة الألومنيوم ، مع أربع عجلات في الجزء السفلي ، ويمكن للجهاز بأكمله أن يتحرك بحرية. ارتفاع السقوط قابل للتعديل لأداء اختبارات IK07 إلى IK11.يتم تكوين المعدات مع عداد المفاتيح للإشارة إلى ارتفاع السقوطيمكن تخصيص ارتفاع السفر ليتلاءم مع ارتفاعات مختلفة من نقاط التأثير.
يمكن تطبيق مطرقة البندول في الحالات التي تكون فيها نقاط التأثير على الأسطح العمودية دون طوق.
2. المعلم
| أنبوب المأرجحة |
أنابيب الفولاذ 1 (الطول: 1000mm، القطر الخارجي: 15.9mm، سمك: 1.5mm) للطاقات التي تتجاوز 2J أنابيب الفولاذ 2 (الطول: 1000mm، القطر الخارجي: 9.0mm، سمك: 0.5mm) للطاقات التي لا تتجاوز 2J |
| زاوية الأثر | 0~900 |
| ضربة رفع | 200-1200ملم |
| مطرقات الصدمة |
العناصر البارزة: 2J لاختبار IK07 ، 5J لاختبار IK08 ، 10J لاختبار IK09 ، 20J لاختبار IK10 ، 50J لاختبارات IK11. المادة: الفولاذ |
| الكتلة المكافئة للمطرقات | ≤1J: 0.2KG، IK07: 0.5KG، IK08: 1.7KG، IK09: 5KG، IK10: 5KG، IK11: 10KG |
| طريقة إطلاق المطرقة | إطلاق يدوي |
| أجهزة التركيب |
لوحة تركيب مسطحة للاختبارات IK07 إلى IK10 ، زاوية قابلة للتعديل 0-90 درجة ، مجهزة بثقوب المسمار M6 |
3الأسئلة الشائعة
1) كيف تعرف ارتفاع السقوط؟
البيغو: تقوم الأجهزة بتهيئة شريحة لتشير إلى ارتفاع السقوط. سحب أنبوب التأرجح إلى الارتفاع المقابل وإطلاق سراحه.
| النموذج (الطاقة) | 2J | 5J | 10J | 20J | 50J |
| الكتلة المكافئة/كيلوغرام | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع السقوط ± 1٪ / ملم | 400 | 300 | 200 | 400 | 500 |
2كيف نضع العينة؟
البيغو: يتم تكوين المعدات مع جهاز تركيب مسطح، لاختبار عينات أخف، ويمكن وضعها على لوحة التثبيت.بحيث يمكن تثبيت العينة بحزم على لوحة التركيب ويمكن أن تميل 0-90 درجةلاختبار العينات الثقيلة أو الكثيفة، يمكن وضعها في الأرض.
كيفية تجنب الآثار الثانوية؟
البيغو: يجب الاحتفاظ بالمطرقة بعد الاصطدام الأولي عن طريق القبض على العنصر المضرب باليد ، مع تجنب الذراع لمنع التشوه.يمكن للمستخدمين أيضا استخدام جهاز مع الفرامل الإلكترونيةولكن هناك خطر تشوه ذراع الدوامة.
هل ستقدم خدمة التثبيت؟
البيغو: المعدات لن تحتاج إلى خدمة تركيب، سنقوم بشحن المعدات ككل.
