تفاصيل المنتج:
شروط الدفع والشحن:
|
| المعيار المرجعي: | IEC62262، IEC60068-2-75 | مادة تلاعب: | سبيكة الألومنيوم |
|---|---|---|---|
| طاقات التأثير: | 0.14J إلى 50J | مستوى اختبار إيك: | IK01 إلى IK11 |
| وضع الإصدار: | الإفراج اليدوي | زاوية التأثير: | 0 ~ 90 درجة |
| إبراز: | جهاز اختبار تأثير مطرقة البندول,جهاز اختبار الأثر IK01 إلى IK11,جهاز اختبار الأثر الميكانيكي,IK01 to IK11 Impact Test Apparatus,Mechanical Impact Test Apparatus |
||

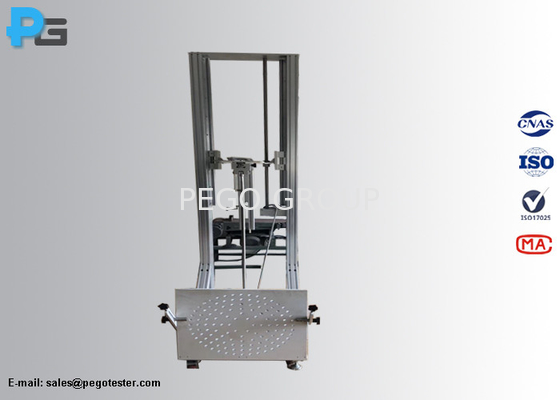

جهاز اختبار تأثير الميكانيكي للمطرقة الموالية IK01 (0.14J) إلى IK11 (50J) IEC62262
1مقدمة
جهاز اختبار الاصطدام الميكانيكي للمطرقة يمكن أن يستوفي متطلبات اختبار IEC60068-2-75 اختبار Eha و IEC62262. يتكون المعدات من عناصر الضرب، أنابيب التأرجح ومعدات الاختبار.العناصر البارزة لـ IK07 (2J) إلى IK11 (50J) مصنوعة من الصلب، عنصر الضرب في اختبارات IK01 إلى IK06 مصنوع من البوليميد ، و tهنا ثقب في منتصف عنصر ضرب لتثبيت مع أنبوب التأرجح، والكتلة المكافئة ليست مساوية للكتلة الفعلية للعنصر ضرب. أنابيب التأرجح hae طول 1000mm،ويتم تكوين كتلة أنابيب التأرجح وفقا للكتلة المشتركة من العناصر الضربة. جهاز الاختبار مصنوع من سبيكة الألومنيوم ، مع أربع عجلات في الجزء السفلي ، ويمكن أن يتحرك الجهاز بأكمله بحرية. ارتفاع السقوط قابل للتعديل لأداء اختبارات IK01 إلى IK11 ،يتم تكوين المعدات مع عداد المفاتيح للإشارة إلى ارتفاع السقوطيمكن تخصيص ارتفاع السفر ليتلاءم مع ارتفاعات مختلفة من نقاط التأثير.
يمكن تطبيق مطرقة البندول في الحالات التي تكون فيها نقاط الاصطدام على الأسطح العمودية دون طوقات. تستخدم اختبارات IK01 إلى IK06 على مشابك الاختبار ، والمقبسات ، وبرق التثبيت ، والغدد ،أغطيةتستخدم اختبارات IK07 إلى IK11 لاختبار الأضواء وأجهزة شحن الكهرباء والأجهزة المنزلية.
2. المعلم
| أنبوب المأرجحة |
أنابيب الفولاذ 1 (الطول: 1000mm، القطر الخارجي: 15.9mm، سمك: 1.5mm) للطاقات التي تتجاوز 2J أنابيب الفولاذ 2 (الطول: 1000mm، القطر الخارجي: 9.0mm، سمك: 0.5mm) للطاقات التي لا تتجاوز 2J |
| زاوية الأثر | 0~900 |
| ضربة رفع | 200-1200ملم |
| مطرقات الصدمة |

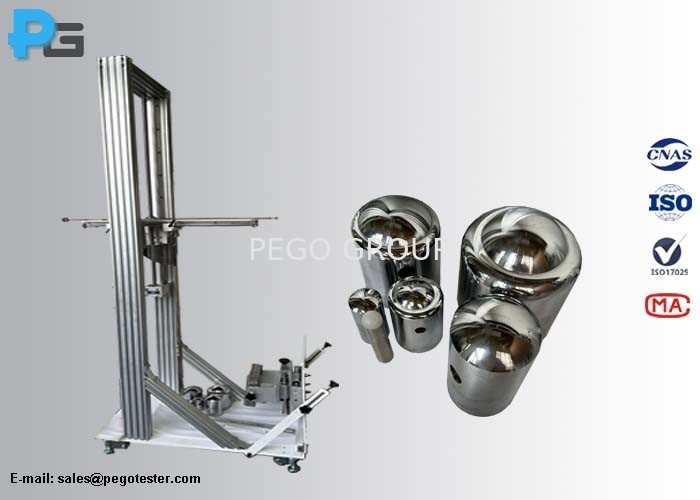

العناصر البارزة: ≤1J للاختبارات IK01 إلى IK06 ، المصنوعة من النايلون العناصر البارزة: 2J لاختبار IK07 ، 5J لاختبار IK08 ، 10J لاختبار IK09 ، 20J لاختبار IK10 ، مصنوعة من الصلب |
| الكتلة المكافئة للمطرقات | ≤1J: 0.2KG، IK07: 0.5KG، IK08: 1.7KG، IK09: 5KG، IK10: 5KG، IK11: 10KG |
| طريقة إطلاق المطرقة | إطلاق يدوي |
| أجهزة التركيب |
1) تم تصميمها وفقًا لوحة D من معيار IEC60068-2-75.3، تطبق في اختبارات IK01 إلى IK06
2) لوحة تركيب مسطحة للاختبارات IK07 إلى IK10 ، زاوية قابلة للتعديل 0-90 درجة ، مجهزة بثقوب المسمار M6 |
3الأسئلة الشائعة
1) كيف تعرف ارتفاع السقوط؟
البيغو: تقوم الأجهزة بتهيئة شريحة لتشير إلى ارتفاع السقوط. سحب أنبوب التأرجح إلى الارتفاع المقابل وإطلاق سراحه.
| ارتفاع السقوط | |||||||||||||||
| الطاقة/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| الكتلة المكافئة/كيلوغرام | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع السقوط ± 1% ملم | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
2كيف نضع العينة؟
البيغو: يتم تكوين المعدات مع جهاز تركيب مسطح، لاختبار عينات أخف، ويمكن وضعها على لوحة التثبيت.بحيث يمكن تثبيت العينة بحزم على لوحة التركيب ويمكن أن تميل 0-90 درجةلاختبار العينات الثقيلة أو الكثيفة الحجم ، يمكن وضعها في الأرض. لاختبار IK01 إلى IK06 ، يتم تثبيت جهاز تركيب الخشب المقاوم على جهاز تركيب مسطح.
كيفية تجنب الآثار الثانوية؟
البيغو: يجب الاحتفاظ بالمطرقة بعد الاصطدام الأولي عن طريق القبض على العنصر المضرب باليد ، مع تجنب الذراع لمنع التشوه.يمكن للمستخدمين أيضا استخدام جهاز مع الفرامل الإلكترونيةولكن هناك خطر تشوه ذراع الدوامة.
هل ستقدم خدمة التثبيت؟
البيغو: المعدات لن تحتاج إلى خدمة تركيب، سنقوم بشحن المعدات ككل.
