| المعيار المرجعي: | IEC60884-1 البند 24.4/الشكل 27 والبند 30.4/الشكل 42 | التطبيق: | أكمام عازلة للدبابيس، ومنافذ التوصيل والمقابس، وكابلات الطاقة، والكابلات والأسلاك المرنة |
|---|---|---|---|
| ارتفاع السقوط: | 100 ملم | انخفاض الوزن: | 100 جرام، 1000 جرام |
| إبراز: | جهاز اختبار الأثر في درجة حرارة منخفضة,اختبار تأثير درجة حرارة منخفضة,مقياس IEC60884-1 الشكل 27 والشكل 42,Low Temperature Impact Test Plug Tester,IEC60884-1 Figure 27 and Figure 42 Tester |
||

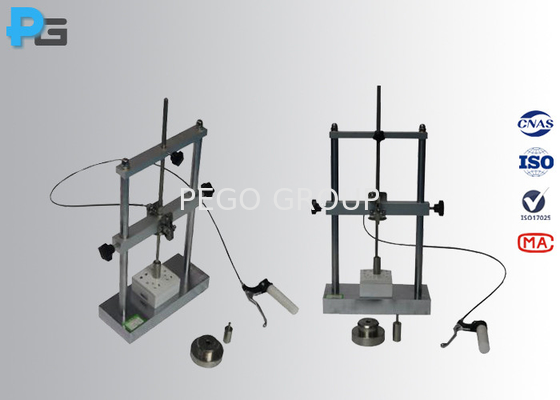

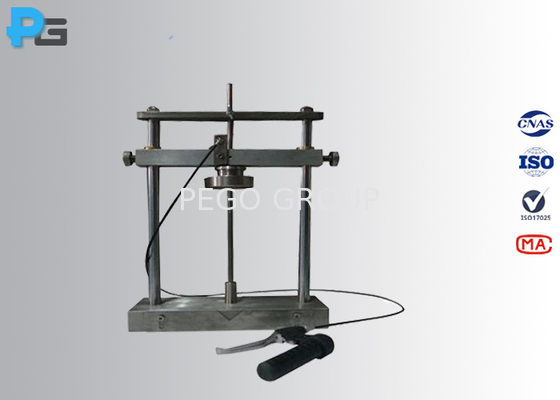

IEC60884-1 الشكل 27 والشكل 42 جهاز اختبار تأثير درجة حرارة منخفضة لاختبار أنفس العازلة للدبابيس والمقابس والمنافذ
1مقدمة:
تم تصميم جهاز اختبار الارتطام في درجة حرارة منخفضة وفقًا لمادة IEC60884-1 24.4 / الشكل 27 والفقرة 30.4 / الشكل 42 ، وفقًا للمادة 8 من IEC60811-1-4.5، VDE0620 ، GB29514، GB2099.1 الفقرة 24.4 و 30.4 الشكل 27 و الشكل 42 وما إلى ذلك.يجب أن تعمل الأجهزة لاختبار الاصطدام في درجة حرارة منخفضة مع غرفة درجة حرارة منخفضة ويجب وضعها على وسادة المطاط إسفنجية سميكة 40 ملم.
هذا الجهاز هو لأداء اختبار الاصطدام من ارتفاع 100 ملم مع وزن سقوط من 100 غرام أو 1000 غرام على أغطية العزل الدبوس،المقابس والمنافذ في درجة حرارة منخفضة لتلبية متطلبات الاختبار من IEC60884-1 الفقرات 24.4 و 304بعد الاختبار ، لا يجب أن تكون هناك شقوق في الأغلفة العازلة مرئية مع الرؤية الطبيعية أو المصححة دون زيادة تكبير ، ولا يجب أن تظهر أي أضرار على العينة.
يمكن أن يقدم الجهاز أيضا اختبار تأثير من 100 ملم على كابلات الطاقة والكابلات المرنة والحبال مع عزل البلاستيك والغلافات في درجة حرارة منخفضة.يتم تحديد كتلة الوزن الذي يسقط من خلال قطر الكابل الكلي (انظر الجدول 1 والجدول 2 أدناه)، يمكن أن يستوفي الاختبار متطلبات الاختبار من IEC60811-1-4 الفقرة 8.5 والشكل 1. بعد الاختبار،لا يجب أن تكون هناك شقوق في الغلاف العازل مرئية مع الرؤية الطبيعية أو المصححة دون زيادة الضخامة.
2المواصفات:
| النموذج | PG-LTI-1 | PG-LTI-2 |
| محطة العمل | 1 | 1 |
| انخفاض الوزن | 100 غرام، 1000 غرام | 100غ، 200غ، 300غ، 400غ، 500غ، 600غ، 750غ، 1000غ، 1250غ، 1500غ |
| ارتفاع الاصطدام | 100ملم | 100ملم |
| كتلة فولاذية | Φ20، القوس السفلي: R300، 100g | |
| وقت رائع |
> 24 ساعة للأغلفة العازلة للدبابيس >16 ساعة للشاشة والصندوق |
>16 ساعة |
| درجة حرارة الاختبار | (-15±2) درجة مئوية | وفقًا لنوع مركب PVC |
| دعم الفولاذ | السماكة: 40 ملم، الوزن: 10 ± 1 كجم | |
| وضع الإفراج | إطلاق يدوي ، ميكانيكي | |
| المعايير تتوافق مع | المواد 24.4 و 30 من معيار IEC60884-1.4، الرسوم 27 و 42 | IEC60811-1-4 الفقرة 8.5 والشكل 1 |
