| المعيار المرجعي: | GB40876 الملحق أ | المواد: | 10Cr17 (SUS430)، 0Cr18Ni9 (0Cr19Ni9، SUS304) |
|---|---|---|---|
| قطر أوعية الاختبار: | 325ملم، 425ملم، 525ملم، 630ملم | التكوينات: | اغطية |
| إبراز: | المقالي القياسية للاختبار,GB 40876 المقالات القياسية من الفولاذ المقاوم للصدأ |
||

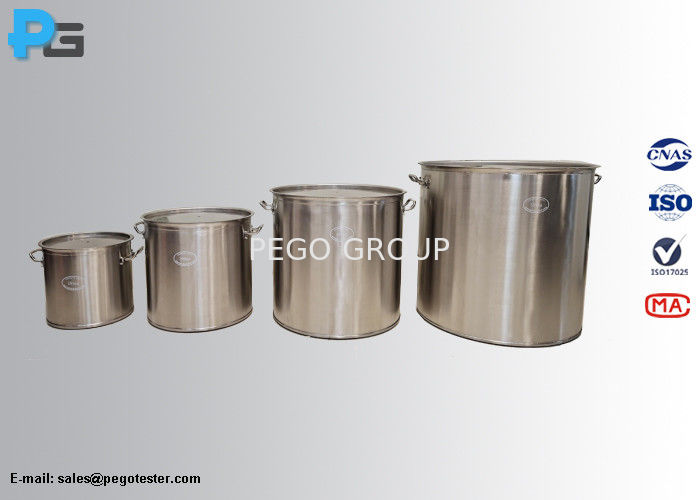

GB 40876 المقالي القياسية من الفولاذ المقاوم للصدأ لاختبار كفاءة استخدام الطاقة ومستويات كفاءة استخدام الطاقة في طاولات التشغيل التجارية
1مقدمة
تم تصميم المقالي القياسية من الفولاذ المقاوم للصدأ وفقًا لمادة GB40876 في المرفق A لتقييم كفاءة الطاقة ومستويات كفاءة الطاقة من أطباق الاستقبال التجارية.قاعدة القطع القياسية مصنوعة من الصلب المقاوم للصدأ 10Cr17 (SUS430)، يتم تصنيع جدار المقالي القياسية والغطاءات من الصلب المقاوم للصدأ 0Cr18Ni9 (0Cr19Ni9 ، SUS304). يجب ألا تكون قاعدة المقالات القياسية مغشوشة ،يجب أن لا يتجاوز تجويف قاعدة المقلاة 0.6٪ من قطرها. يجب أن يكون سطح جسم المقلاة والغطاء سلسًا وأن تكون الحواف الحادة مغلقة.

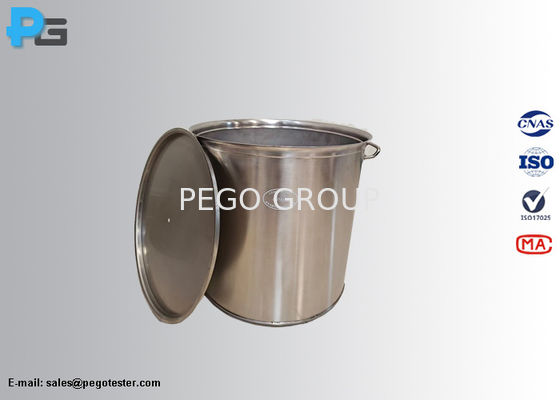

يتم تطبيق المقالي القياسية والأغطية رقم 1 المصممة وفقاً لـ GB40876 الشكل A.1 والشكل A.2 لاختبار المطبخات المسطحة غير المدمجة. الأغطية رقم 2 المصممة وفقاً لـ GB40876 الشكل A.3 يجب أن تعمل مع المقالي القياسية المقدمة من قبل الشركات المصنعة لاختبار المطبخات المنحدرة غير المتكاملة.
2المواصفات
| أجزاء قياسية (الشكل A.1) | ||||||||
| لا، لا، لا | A/mm | ب/ملم | H/mm | Tب/ م | Th/ م | Rأ/ م | Rب/ م | هـأ/ م |
| 1 | 325 | 299 | 300 | 3.0 | 1.2 | 16.6 | 13.8 | 26.5 |
| 2 | 425 | 399 | 400 | 3.0 | 1.2 | 17.0 | 13.8 | 30.0 |
| 3 | 525 | 499 | 500 | 3.0 | 1.2 | 17.6 | 13.8 | 30.0 |
| 4 | 630 | 599 | 600 | 3.0 | 1.2 | 18.0 | 13.8 | 22.5 |
|
|
||||||||
| أغطية رقم 1 (الشكل A.2) | ||||
| لا، لا، لا | D/mm | د1/ م | T/mm | H/mm |
| 1 | 325 | 298.5 | 0.8 | 17.5 |
| 2 | 425 | 398.5 | 1.0 | 20.5 |
| 3 | 525 | 498.5 | 1.2 | 19.5 |
| 4 | 630 | 597.5 | 1.2 | 21.5 |
|
|
||||
| رقم 2 أغطية (الشكل A.3) | ||
| لا، لا، لا | D/mm | t/mm |
| 1 | 200 | 1 |
| 2 | 250 | |
| 3 | 300 | |
| 4 | 350 | |
| 5 | 400 | |
| 6 | 450 | |
| 7 | 500 | |
| 8 | 550 | |
| 9 | 600 | |
| 10 | 650 | |
| 11 | 700 | |
| 12 | 800 | |
| 13 | 900 | |
| 14 | 1000 | |
| 15 | 1100 | |
|
|
||
