تفاصيل المنتج:
شروط الدفع والشحن:
|
| المعيار: | iec60320-1 | التطبيق: | اختبار قارنات الأجهزة |
|---|---|---|---|
| إمدادات الطاقة: | 220 فولت ، 50 هرتز | درجة حرارة التسخين: | درجة الحرارة ~ 180 درجة مئوية |
| مقياس متعدد الدبابيس: | يمكن تخصيصها وفقًا للورقة القياسية للموصل/منفذ الجهاز | مقياس ذو دبوس واحد: | يمكن تخصيصها وفقًا للورقة القياسية للموصل/منفذ الجهاز |
| وقت الاختبار: | قابل للضبط | الضمان: | 12 شهراً |
| إبراز: | معدات اختبار القوة لربطات الأجهزة,معدات اختبار القوة الحد الأدنى للسحب,معدات اختبار أقصى قوة سحب,Minimum Withdrawal Force Testing Equipment,Maximum Withdrawal Force Testing Equipment |
||

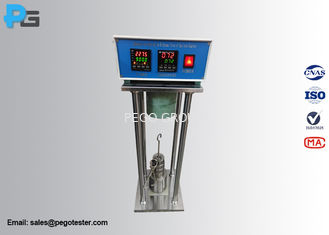

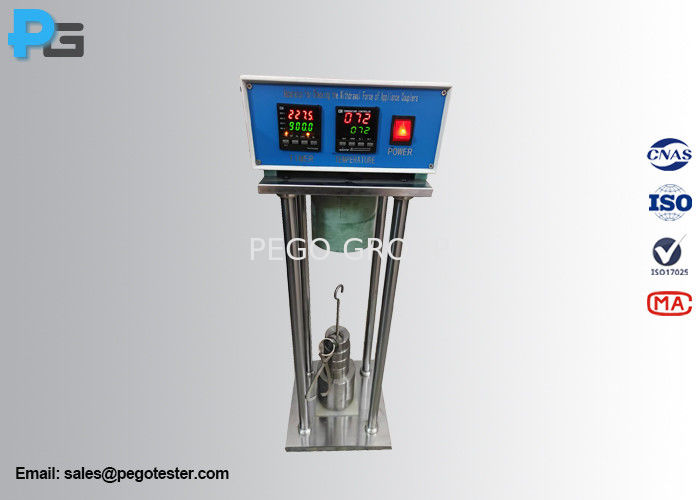

الـمعدات اختبار قوة الانسحاب لمربطات الأجهزةتم تصميمها وفقًا لـ IEC60320-1 الشكل 3 والشكل 4 والفقرة 16 ، للتحقق من القوة القصوى والحد الأدنى لسحب منفذ المكونات / الأجهزة.يتم التحقق من الحد الأدنى لقوة السحب عن طريق إدخال مقياس دبوس الاختبار إلى كل منفذ منفصل للاتصالات / الأجهزةتتكون المعدات من خزانة التحكم، لوحة التثبيت، جهاز التدفئة، مدخلات الأجهزة / وصلة القابس، خطاف الكتلة، الكتلة الإضافية والكتلة الرئيسية.ارتفاع إطار الجهاز هو 550mm، والمسافة بين محور العمودين هي 150mm. المقاييس الاتصال المدخول / سدادة الأجهزة مصنوعة من الصلب المقاوم مع الخامة لا تزيد عن 0.8mm.
قوة السحب القصوى: تطبيق قوة السحب القصوى المحددة في المعيار (القوة الإجمالية للكتلة الرئيسية، والكتلة الإضافية، والخطاف،ومدخلات الأجهزة / وصلة القابس)، لا يجب أن يبقى المرفق / منفذ الأجهزة في مرفق مدخل / سدادة الأجهزة.
* لاختبار مقترحات الأجهزة لظروف ساخنة أو ظروف ساخنة جدا،يجب تشغيل وظيفة التسخين وبدء اختبار القوة القصوى بعد الوصول إلى درجة الحرارة المحددة.
الحد الأدنى للقوة السحبية: حمل العينة في اليد. and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet، يجب ألا يسقط المقياس من مجموعة الاتصال في غضون 3 ثانية.
| مقياس متعددة الدبابيس (للاختبار أقصى قوة السحب) | وفقًا للورقة القياسية لمصلح / منفذ الأجهزة | ||||||||||||
| مقاس واحد (للاختبار الحد الأدنى لقوة السحب) | وفقًا للورقة القياسية لمصلح / منفذ الأجهزة | ||||||||||||
| درجة حرارة التدفئة | R.T ~ 180 °C (يمكن تعيينها مسبقًا) | ||||||||||||
| تكوين الكتلة (قوة السحب القصوى) |
45N*1 5N*1 4N*1, 6N*1
|
||||||||||||
| تكوين الكتلة (القوة الحد الأدنى للسحب) |
1.5N*1، 2N*1 ملاحظات: يُعدّ وزن الدبوس الواحد في الكتلة المقابلة |
||||||||||||
| قوة العمل | AC220V ± 10%/50-60Hz | ||||||||||||
| حالة العمل | درجة الحرارة: 5-35 درجة مئوية، R.H.: 30٪ ~ 90٪ | ||||||||||||
| الأبعاد والوزن | W400mm*D300mm*H800mmm/40KG | ||||||||||||
الجدول 5 - القوى القصوى والحد الأدنى لسحب الطائرات
| نوع المرفق / منفذ الأجهزة | قوة السحب (N) | |
|
مقياس متعدد الدبابيس أقصى |
مقياس ذو دبوس واحد الحد الأدنى |
|
| 0.2A و 2.5A و 6A و 10A | 50 | 1.5 |
| 16A | 60 | 2 |

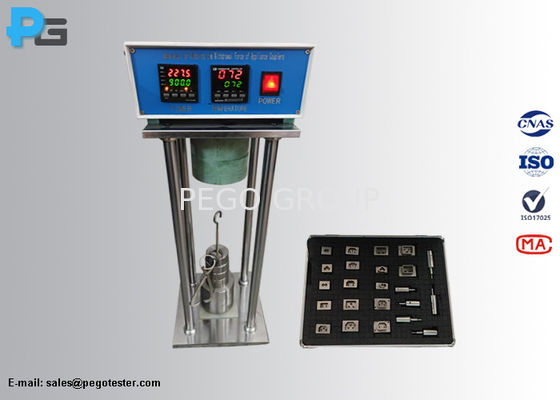

يتكون جهاز اختبار قوة السحب من الإطار، خزانة التحكم، لوحة التثبيت، جهاز التدفئة، وواصلة مدخل الأجهزة/المقابس (حجم القياس الأكبر متعدد الدبابيس ومقياس واحد) ، مشبك،الوزن الإضافي والوزن الرئيسيالإطار من الفولاذ، والكتلة الإضافية And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristicيمكن تخصيص جهاز الدخول / وصلة الاتصال (مقياسات متعددة الدبابات) ومقياسات الدبابات الواحدة وفقا للورقة القياسيةوصلة / منفذ جهاز.
