تفاصيل المنتج:
شروط الدفع والشحن:
|
| المعيار: | IEC60320-3 | المواد: | فولاذ S16 |
|---|---|---|---|
| التطبيق: | اختبار قارنات الأجهزة | الضمان: | 12 شهراً |
| وضع الاختبار: | يدوي | النوع: | معدات اختبار |
| إبراز: | المقاييس عالية الدقة لربطات الأجهزة,S16 مقاييس عقدة الأجهزة الفولاذية,مقاييس IEC60320-3 لمقارب الأجهزة,S16 Steel Appliance Couplers Gauges,IEC60320-3 Appliance Couplers Gauges |
||
الـأجهزة القابضات تذهب ولا تذهب المقاييستم تصميمها بدقة وفقًا لمعيار EN60320-3: 2014 الشكل 2 إلى الشكل 31 ، لاختبار مقترحات الأجهزة (C1 إلى C24 ، F ، H ، J ، L) للأغراض المنزلية والغرض العام المماثل.يتم استخدام المقاييس بالقوة كما هو مذكور في الورقة القياسية ذات الصلة للمقاييس لإجراء اختبار امتثال الإدراجوالمقاييس والدبابيس مصنوعة من الصلب المقاوم
| المعيار | رقم الشكل واسم القياس | غرض الاختبار |
| IEC60320-3 | الشكل 2 - المقياس الرئيسي لموصلات الصفحة القياسية C1 | للتحقق مما إذا كان من الممكن إدخال المرفق C1 بالكامل في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 3 - المقياس الرئيسي لموصلات الصفحة القياسية C5 | للتحقق مما إذا كان من الممكن إدخال المرفق C5 بالكامل في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 4 - المقياس الرئيسي لموصلات الصفحة القياسية C7 | للتحقق مما إذا كان من الممكن إدخال المرفق C7 بالكامل في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 5 - المقياس الرئيسي لموصلات الدخول الجانبي للورقة القياسية C7 | للتحقق مما إذا كان من الممكن إدخال الجهاز C7 بالكامل في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 6 - مقياس غير مناسب لموصلات الألواح القياسية C1 | للتحقق من عدم إمكانية إدخال الجهاز C1 في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 7 - مقياس غير مناسب لموصلات الألواح القياسية C1 و C5 و C7 | للتحقق مما إذا كان لا يمكن إدخال الاتصالات C1 و C5 و C7 في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 8 - مقياس عدم التشغيل للموصلات إلى الصفحات القياسية C1 و C7 | للتحقق من عدم إمكانية إدخال الاتصالات C1 و C7 في المقياس بقوة لا تزيد عن 60N |
| IEC60320-3 | الشكل 9 - شفرات للتحقق من المقاومة ضد التشوه من الجزء الأمامي من الاتصالات إلى ورقة قياسية C7 | بالنسبة لموصول 2.5A للمعدات من الفئة الثانية وفقًا للورقة القياسية C7 ، يجب أن تكون مقاومة كافية للتشوه. يتم استخدام الشفرات لاختبار الامتثال. |
| IEC60320-3 | الشكل 10 - مقياس عدم التشغيل لمداخل الأجهزة إلى الورقة القياسية C8 ، C8A و C8B | عندما يتم إدخال المقياس بين حواف مدخلات الأجهزة C8 و C8A و C8B بقوة 30n ، يجب ألا يلمس الجزء السفلي من المدخل |
| IEC60320-3 | الشكل 11 - المقياس الرئيسي لموصلات الصفحة القياسية C9 | للتحقق مما إذا كان من الممكن إدخال المرفق C9 بالكامل في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 12 - مقياس غير متكافئ للواصلات إلى الورقة القياسية C9 | للتحقق من عدم إمكانية إدخال جهاز توصيل C9 في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 13 - المقياس الأساسي لمداخل الأجهزة إلى الصفحات القياسية C10 | للتحقق مما إذا كان المقياس يمكن إدخاله بالكامل في مدخل جهاز C10 بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 14 - المقياس الأساسي لموصلات الصفحة القياسية C13 | للتحقق مما إذا كان من الممكن إدخال المرفق C13 بالكامل في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 15 - مقياس غير مناسب لموصلات الألواح القياسية C13 و C17 | للتحقق من عدم إمكانية إدخال المرفقين C13 و C17 في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 16 - المقياس الأساسي لمداخل الأجهزة إلى الصفحات القياسية C14 و C16 و C18 | للتحقق مما إذا كان المقياس يمكن أن يتم إدخاله بالكامل في مدخلات الأجهزة C14 و C16 و C18 بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 17 - المقياس الرئيسي لموصولات الصفحة القياسية C15 | للتحقق مما إذا كان من الممكن إدخال المرفق C15 بالكامل في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 18 - المقياس الرئيسي لموصلات الصفحة القياسية C17 | للتحقق مما إذا كان من الممكن إدخال المرفق C17 بالكامل في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 19 - المقياس الرئيسي لموصلات الصفحة القياسية C19 | للتحقق مما إذا كان من الممكن إدخال المرفق C19 بالكامل في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 20 - المقياس الأساسي لمداخل الأجهزة إلى الصفحات القياسية C20 و C24 | للتحقق مما إذا كان المقياس يمكن إدخاله بالكامل في مدخلات الأجهزة C20 و C24 بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 21 - المقياس الأساسي لموصلات الصفحة القياسية C21 | للتحقق مما إذا كان من الممكن إدخال المرفق C21 بالكامل في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 22 - المقياس المباشر لمداخل الأجهزة إلى الورقة القياسية C22 | للتحقق مما إذا كان المقياس يمكن أن يتم إدخاله بالكامل في مدخلات الأجهزة C22 بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 23 - المقياس الرئيسي لموصلات الصفحة القياسية C23 | للتحقق مما إذا كان المقياس يمكن أن يتم إدخاله بالكامل في مدخلات الأجهزة C23 بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 24 - مقياس غير مناسب لموصلات الألواح القياسية C13 ، C15 و C17 | للتحقق مما إذا كان لا يمكن إدخال الاتصالات C13 و C15 و C7 في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 25 - المقياس الرئيسي لموصلات الصفحة القياسية C15A | للتحقق مما إذا كان من الممكن إدخال المرفق C15A بالكامل في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 26 - المقياس المباشر لمداخل الأجهزة إلى الورقة القياسية C16A | للتحقق مما إذا كان من الممكن إدخال المرفق C16A بالكامل في المقياس بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 27 - تحويل مقياس مخرجات الأجهزة إلى الورقة القياسية F | للتحقق مما إذا كان المقياس يمكن إدخاله بالكامل في مدخل جهاز F بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 28 - تحويل المقياس لمخارج الأجهزة إلى الورقة القياسية H | للتحقق مما إذا كان المقياس يمكن إدخاله بالكامل في مدخل جهاز H بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 29 - تحويل المقياس لمخارج الأجهزة إلى الورقة القياسية J | للتحقق مما إذا كان المقياس يمكن إدخاله بالكامل في مدخل جهاز J بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 30 - تحويل مقياس مخرجات الأجهزة إلى الورقة القياسية L | للتحقق مما إذا كان القياس يمكن أن يدخل بالكامل في مدخل جهاز L بقوة لا تتجاوز 60N |
| IEC60320-3 | الشكل 31 - مقاييس لمراقبة نقطة الاتصال الأولى (0.2A) | يجب وضع المقياس المناسب على فتحة الدخول لكل جهة اتصال من مصابيح المرفق بقوة لا تتجاوز 5N. عندما يتم إدخال المقياس بالكامل،يجب أن يلامس الدبوس الأطول من المقياس (مقياس التلامس) ، ويجب ألا يلامس الدبوس الأقصر (مقياس عدم التلامس). |
| الشكل 31 - مقاييس لمراقبة نقطة الاتصال الأولى (2.5A) | ||
| الشكل 31 - مقاييس لمراقبة نقطة الاتصال الأولى (6A) | ||
| الشكل 31 - مقاييس نقطة التحقق من أول اتصال (10A) | ||
| الشكل 31 - مقاييس لمراقبة نقطة الاتصال الأولى (16A-E) | ||
| الشكل 31 - مقاييس لمراقبة نقطة الاتصال الأولى (16A-L) |
1) هل يمكنك توفير شهادة معايرة مختبر ثالث للجهاز القابضات الذهاب وعدم الذهاب المقاييس؟
الإجابة: نعم، يمكن تسليمه مع شهادة معايرة مختبر ثالث معتمدة من قبل ISO17025، ولكن التكلفة إضافية.
2) ما هي مادة المقاييس؟
الإجابة: المقاييس مصنوعة من الفولاذ المرآة مضادة للتآكل S16 التي مع خصائص مغناطيسية والصدأ
ما هي الحزمة التي سيتم استخدامها للشحن؟

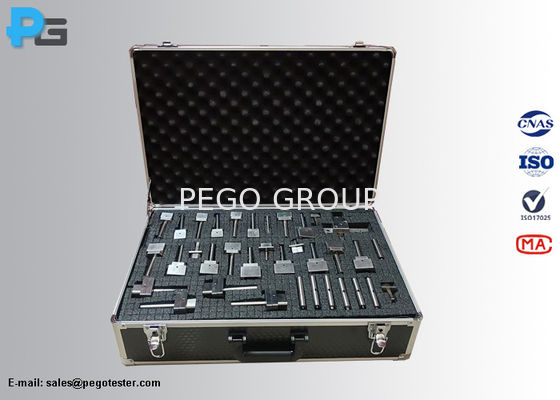

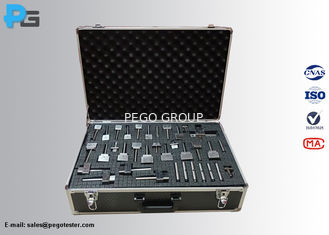

الإجابة: سيتم تعبئة الجهاز في صندوق ألومنيوم فضي مع حماية إسفنج.
ما هو ضمان الجهاز؟
الجواب: الضمان هو 12 شهرًا عند استلام الجهاز وسنقدم صيانة مدى الحياة. خلال فترة الضمان، سنقدم قطع الغيار المجانية لاستبدالك،خارج فترة الضمان، سوف نطلب فقط تكلفة الملحقات
