تفاصيل المنتج:
شروط الدفع والشحن:
|
| التكوين: | العناصر الضاربة من 2J إلى 50J | وضع الإصدار: | يتحرك باستخدام المحرك |
|---|---|---|---|
| طريقة التأثير: | تأثير البندول والتأثير العمودي | المعايير المرجعية: | IEC61851-1، IEC62262، IEC60068-2-75 |
| مستوى اختبار إيك: | IK07 إلى IK11 | r/mm: | 6، - ، 10 ، 17 |
| و / مم: | 10، 20، 20، 25 | رفع السكتة الدماغية: | 200-1500 مم (لاختبار التأثير الرأسي والبندول)، 200-2300 مم (لاختبار التأثير الرأسي للكرة) |
| إبراز: | آلة اختبار تأثير البندول IK06,آلة اختبار تأثير البندول IK01,أجهزة اختبار تأثير البندول IEC60068-2-75,IK01 Pendulum Impact Testing Machine,IEC60068-2-75 Pendulum Impact Testing Machine |
||

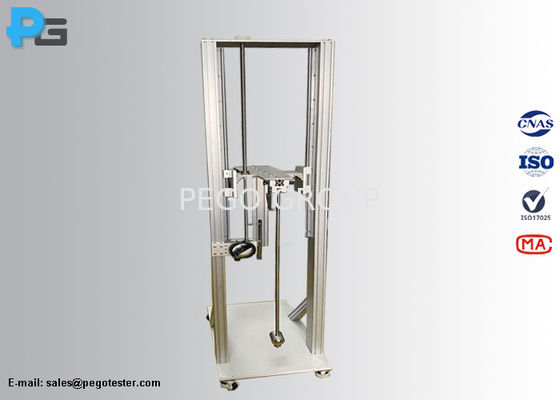

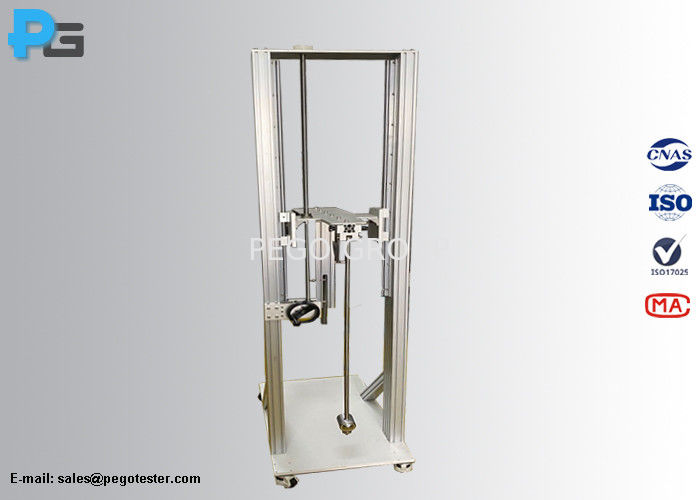

الـآلة اختبار تأثير البندول IKهو جهاز اختبار للاصطدام للمواد مثل القشرة أو الزجاج.55، ومعايير IEC62262 ، و GB / T20138. يستخدم أساسا لاختبار تأثير عينات المواد غير المعدنية أو المنتجات مثل البلاستيك والزجاج والسيراميك.هو أداة اختبار لتقييم مقاومة الصدمة للموادوفقًا لمعايير تأثير IK IEC62262 و GB/T20138 ، تحتوي آلة الاختبار هذه على خمسة عناصر تأثير فقط: IK07 ، IK08 ، IK09 ، IK10 و IK11.يتم إطلاق المطرقة يدويًا وتسقط عينة اختبار الصدمة أفقيًاغالبًا ما يستخدم هذا الجهاز في معايير الإضاءة لاختبارات الأثر على الزجاج غير المشدد. ويتضمن أساسًا 4 مطرقات ومضيفات وأقواس.
IEC60068-2-75 الاختبار البيئي الجزء 2-75: الاختبارات اختبار إيه: اختبارات المطرقة
IEC62262 الاختبار البيئي للمنتجات الكهربائية والإلكترونية الجزء 2:طرق الاختبار - اختبار Eh:اختبارات المطرقة
| أنبوب المأرجحة |
أنابيب الفولاذ 1 (الطول: 1000mm ، القطر الخارجي: 15.9mm ، سمك: 1.5mm) للطاقة 10J / 20J / 50J أنابيب الفولاذ 2 (الطول: 1000mm، القطر الخارجي: 16mm، سمك: 0.5mm) للطاقة 5J أنابيب الفولاذ 3 (الطول: 1000mm، القطر الخارجي: 9.0mm، سمك: 0.5mm) للطاقات التي لا تتجاوز 2J |
| زاوية الأثر | 0~900 |
| ارتفاع السقوط | 0-500 ملم قابلة للتعديل، عرض رقم |
| ضربة رفع | 200-1200ملم |
| مطرقات الصدمة | العناصر البارزة: 2J/0.5KG لاختبار IK07 ، 5J/1.7KG لاختبار IK08 ، 10J/5KG لاختبار IK09 ، 20J/5KG لاختبار IK10 ، 50J/10KG لاختبار IK11 ، مصنوعة من الصلب |
| طريقة إطلاق المطرقة | إطلاق يدوي |
| أجهزة التركيب | لوحة تركيب مسطحة ، زاوية قابلة للتعديل 0-90 درجة ، مجهزة بثقوب المسامير M6 |
ملاحظة:
يتضمن التكوين القياسي مطرقة بقيمة 0.5 كجم و 1.7 كجم و 5 كجم لاختبار IK 07 إلى IK10، والمطرقة بقيمة 10 كجم لاختبار 50J هي جهاز اختياري.
| خصائص العناصر البارزة | ||||||
| الطاقة/J |
≤ 1 ± 10% |
2 ± 5% |
5 ± 5% |
10 ± 5% |
20 ± 5% |
50 ± 5% |
| الكتلة المكافئة ± 2٪ كغ | 0.25 ((0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| المواد | نايلون | الصلب | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2 ((10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| 1 لتر | يعتمد | |||||
| ارتفاع السقوط | |||||||||||||||
| الطاقة/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| الكتلة المكافئة/كيلوغرام | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع السقوط ± 1% ملم | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
درجات الحماية من الآثار الميكانيكية الخارجية
| IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| 0.14J | 0.2J | 0.35J | 0.5J | 0.7J | 1J | 2J | 5J | 10J | 20J |
4.1 الجهاز هو تصنيع ميكانيكي بحتة، يجب أن يحافظ على الصيانة المنتظمة، وتشحيم متكرر للمسامير والحاويات.
4.2 يُحظر على الجهاز بشكل صارم الاصطدام بدون حمولة، أي أنه يجب أن يكون هناك جسم تحت العنصر المضرب
4.3 يجب إزالة العناصر المضربة عندما يكون الجهاز في حالة عدم العمل.
4.4 فحص قبل الاستخدام، تأكد من وضع الجهاز على مستوى.
4.5 حالة العمل: 5 ~ 35 °C (درجة الحرارة) ، 45 ~ 75% (R.H.)
5الأرقام
