المادة 8 من معيار IEC61010-1.2.2 الشكل 10 آلة اختبار تأثير قطرات الفولاذ للجهاز الكهربائي الطبي

المادة 8 من معيار IEC61010-1.2.2 الشكل 10 الفولاذالكرةأسقطاختبار الأثرآلة للمعدات الكهربائية الطبية

1.مقدمة

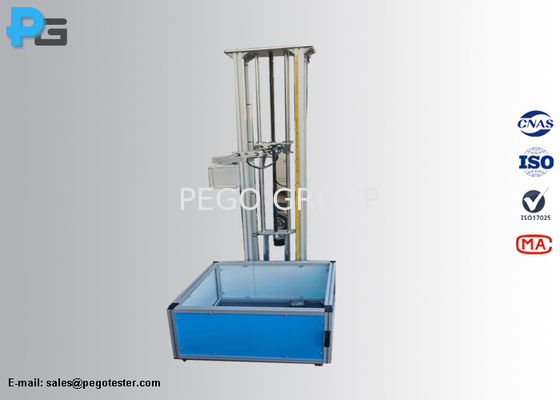

الـمعدات اختبار تأثير هبوط الكرات الصلبةتم تصميمها وتصنيعها وفقًا لمتطلبات IEC61010-1 الفقرة 8.2 والشكل 10، IEC60601-1 الفقرة 15.3.3، IEC60950-1 الفقرة 4.4.5 والشكل 4A ، IEC60598-1 الفقرة 4.13.4، IEC62368-1 المادة T.6 من الملحق والشكل T.1يمكن تكوين كرات فولاذية مختلفة وفقًا لمتطلبات قياسية مختلفة. يمكن للمعدات توفير تأثير كرة البندول وأثر كرة السقوط الرأسي.هذا الجهاز يستخدم مبدأ جذب المغناطيس الكهربائي لجذب مختلف كرات الصلب، وتطلق أو تجذب الكرات الصلبة المختبرة من خلال الإطلاق المغناطيسي أو الجذب الناتج عن قوة تشغيل وإطفاء المغناطيس الكهربائي لتحقيق تأثير الكرة الهبوطية.يتم رفع كرة البندول بواسطة حبل فولاذي، ويتم قياس طاقة الاصطدام الناتجة عن فرق الارتفاع لتوفير طاقة ضرب كرة البندول المطلوبة للاختبار.التكوين الافتراضي لجهاز اختبار تأثير الكرة هي كرة فولاذية Φ50mm، وكرة الفولاذ Φ50.8mm المطلوبة من قبل معيار UL اختيارية. لأن كرات الفولاذ المقاوم للصدأ غير مغناطيسية ، فإن كرات الفولاذ المهيكلة تحمل كرات فولاذية.يرجى الانتباه إلى زيت لهم للصيانة لتجنب الصدأ.

2.المعيار

IEC61010-1 المعدات الكهربائية الطبية - الجزء 1: المتطلبات العامة للسلامة الأساسية والأداء الأساسي2والرقم 10

المعدات الكهربائية الطبية - الجزء 1: المتطلبات العامة للسلامة الأساسية والأداء الأساسي3.3

IEC60950-1معدات تكنولوجيا المعلومات ‬السلامة ‬الجزء 1: المتطلبات العامة الفقرة 4.4.5 والشكل 4A

IEC62368-1 معدات تكنولوجيا الصوت والفيديو والمعلومات والاتصالات ‬الجزء 1: متطلبات السلامة المرفق T.6 والشكل T.1

معيار IEC60598-1 مصابيح جزء 1: المتطلبات العامة والفحوصات البند 4.13.4

3التطبيق

الـجهاز اختبار تساقط الكرات الفولاذيةيستخدم أساسا لمحاكاة تأثير السقوط الحر للأجسام على ارتفاع معين، من أجل تقييم أداء المواد أو المنتجات أو الهياكل ذات الصلة. الاستخدامات المحددة له هي كما يلي:

3.1 اختبار أداء المواد

- تقييم صلابة المادة: من خلال السماح لكرة الصلب أن تسقط على سطح المادة المختبرة من ارتفاعات مختلفة، ومراقبة التشوه والشقوق، وغيرها من الظروف من المواد التي تتعرض للضرب،وبالتالي الحكم على صلابة المادةعلى سبيل المثال، في البحث والتطوير في المواد المعدنية، يمكن مقارنة مقاومة الصدمة للمعادن ذات التركيبات المختلفة أو عمليات المعالجة الحرارية.توفير أساس لتحسين المواد.

- خصائص تعب المواد الدراسة: إجراء العديد من اختبارات تأثير سقوط الكرات الصلبة لمحاكاة الأحمال التي يمكن أن تتحمل أثناء الاستخدام الطويل الأجل ، وتحليل تراكم تلف التعب في المواد ،وتوقع عمر الخدمة للمواد في التطبيقات العملية.

3.2 فحص جودة المنتج

- تقييم أداء حماية العبوات: ضع المنتج المعبأ تحت جهاز الاختبار ودع الكرة الفولاذية تسقط على العبوة لمحاكاة الآثار التي قد يتعرض لها المنتج أثناء النقل والتعامل معها.تحقق مما إذا كانت مواد التعبئة والتركيب يمكن أن تحمي المنتج بشكل فعالمن أجل تحسين تصميم التعبئة والتغليف وتقليل تلف المنتجات أثناء عملية الخدمات اللوجستية.

- اختبار مقاومة السقوط للمنتجات الإلكترونية: بالنسبة للمنتجات الإلكترونية مثل الهواتف المحمولة والأجهزة اللوحية ، قم بتثبيتها على مقعد الاختبار وإجراء اختبارات الانخفاض والصدمة باستخدام كرات الصلب لتقييم تحمل غلاف المنتج ، الشاشة ،المكونات الداخلية، وما إلى ذلك عندما يتعرض للصدمات السقوطية العرضية. وهذا يساعد على تحسين تصميم الهيكل للمنتج وتعزيز موثوقية واستدامة المنتج.

-فحص قوة منتجات الزجاج: بالنسبة للمنتجات الزجاجية مثل حاويات الزجاج وزجاج نوافذ المركبات ، يمكن أن يكتشف اختبار سقوط الكرة الصلبة مقاومة الصدمة.تحديد ما إذا كانت المنتجات تلبي معايير الجودة ومتطلبات السلامة، وضمان سلامة المنتجات أثناء الاستخدام الطبيعي والتأثيرات العشوائية المحتملة.

3.3 التطبيقات في مجال البناء والهندسة

- اختبار مقاومة الصدمة لألواح السقف: إسقاط الكرة الفولاذية على بلاط السقف لمحاكاة عوامل تأثير طبيعية مثل الحجارة، وتقييم مقاومة تأثير بلاط السقف،وتوفير مرجع لاختيار بلاط السقف ومراقبة الجودة، ضمان عزل المياه والسلامة الهيكلية للمباني في ظل الظروف الجوية السيئة

- أبحاث المقاومة للصدمات من الخرسانة: من خلال اختبار تساقط الكرة الصلبة، دراسة الاستجابة الميكانيكية للخرسانة تحت الأحمال الصدمة،وتوفير دعم البيانات لتطبيق الهياكل الخرسانية في سيناريوهات الهندسة حيث تتعرض للآثار، مثل مشاريع الحماية العسكرية والهياكل المقاومة للانفجارات.

3.4 في مجال البحث العلمي والتدريس

- توفير دعم البيانات للبحث الأكاديمي: في أبحاث التخصصات مثل علوم المواد والميكانيكا، يمكن استخدام جهاز اختبار تساقط الكرة الصلبة للحصول على بيانات الاستجابة الديناميكية للمواد تحت أحمال الاصطدام، مثل الإجهاد،سلالة، ونماذج التشوه، وتوفير أساس تجريبي لإنشاء والتحقق من العلاقات المادية التكوينية، الديناميكية تأثير النماذج النظرية، الخ

- يستخدم كأداة تثبيت للتدريس: خلال عملية التدريس من التخصصات ذات الصلة، استخدام جهاز اختبار سقوط الكرة الصلبة للمظاهرات في الموقع، مما يسمح للطلاب لمراقبة بصورة بديهية ظاهرة الاصطدام،فهم المعرفة ذات الصلة مثل الخصائص الميكانيكية للمواد وديناميكيات التأثير، وتحسين اهتمام الطلاب بالتعلم وقدرتهم على فهم المعرفة النظرية.

4.المعلمات

4الرقم
