تفاصيل المنتج:
شروط الدفع والشحن:
|
| معيار: | IEC61000-4-4 | الجهد الناتج: | 5 كيلو فولت |
|---|---|---|---|
| CDN: | 380 فولت/16 أمبير، 380 فولت/30 أمبير | ضمان: | 12 شهرا |
| نظام التحكم: | شاشة تعمل باللمس PLC | شيبمنت: | بواسطة صريحة |
| قوة العمل: | تيار متردد 220±10%، 50/60 هرتز، 300 وات | البعد: | 470 مم (عرض) × 215 مم (ارتفاع) × 500 مم (عمق) |

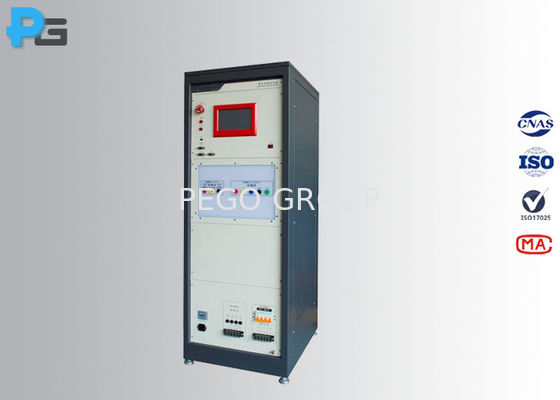

المولدات الكهربائية العابرة السريعة من سلسلة EFT-5K هي أدوات دقة مصممة لاختبار الامتثال للتوافق الكهرومغناطيسي (EMC) وفقًا لمعيار IEC61000-4-4.هذه الاختبارات القوية توفر نبضات انفجار سريعة عابرة تصل إلى 5 كيلو فولت، تدعم ترددات التكرار من 0.1 إلى 1200kHz، مما يجعلها مناسبة لتقييم مقاومة أنظمة التحكم الصناعية، والأجهزة المنزلية، والمعدات الطبية،إلكترونيات السيارات، والمكونات.
الشبكة المتكاملة للاتصال والفصل من 3 مراحل 5 أسلاك (CDN) بقدرة 16A أو 30A تضمن محاكاة دقيقة للاضطرابات الكهربائية في العالم الحقيقي في أنظمة الطاقة ثلاثية المراحل.
| المعلم | المواصفات |
|---|---|
| النموذج | EFT-5K16 / EFT-5K30 |
| الجهد الخارجي للدائرة المفتوحة | 0.25-5kV ± 5% |
| 50Ω الجهد الخارجي للحمل | 0.125-2.5 كيلو فولت ± 5% |
| شكل موجة النبض | 5/50ns (50Ω/1000Ω حمولة) |
| وقت النهوض | 5ns ± 30% (50Ω load) |
| عائق | 50Ω ± 20% |
| قطبية الإخراج | سلبي/إيجابي |
| تردد التكرار | 0.1-1200.0kHz ± 10% |
| مدة الانفجار | 15ms@2.5/5kHz، 750μs@100kHz، 250μs@300kHz |
| فترة الانفجار | 100-999ms (قابلة للتعديل) |
| شبكة الارتباط | ثلاث مراحل 380V / 16A أو 30A ، 50/60Hz |
| مكثف الارتباط | 33nF ± 10% |
| متطلبات الطاقة | AC220±10٪، 50/60Hz، 300W |
| الأبعاد | 470 ((W) × 215 ((H) × 500 ((D) ملم |
| الوزن | حوالي 25 كجم |
المقاومات المستوردة ذات الطاقة العالية غير المحفزة تضمن أشكال موجات نبض ثابتة دون تشوه ، وتقدم إشارات اختبار دقيقة تلبي متطلبات IEC61000-4-4.هذه الدقة مهمة لأن أشكال الموجات المشوهة يمكن أن تؤدي إلى نتائج اختبار خاطئة، مما يسبب إما إعادة تصميم المنتجات غير الضرورية أو مشاكل الامتثال المفقودة.
توفر واجهة الشاشة الملموسة LCD البالغة 7 بوصات تحكم بديهي مع عرض المعلمات في الوقت الحقيقي. يمكن للمشغلين تخزين ما يصل إلى 1000 تكوين اختبار،تمكين الاستدعاء السريع لمواقف الاختبار المتكررةجهاز الاستشعار المدمج لدرجة الحرارة والرطوبة يراقب ظروف البيئة أثناء الاختبار.
الشبكة المتكاملة للاتصال والانفصال من الأسلاك الخمسة ذات الثلاث مراحل تلغي الحاجة إلى معدات الارتباط الخارجية. مع أنماط الارتباط القابلة للاختيار بحرية (L1 ، L2 ، L3 ، N ، PE) ،يتكيف النظام مع مختلف تكوينات الاختبار دون تعديلات أجهزة إضافية.
سلسلة EFT-5K تخدم مختبرات ضمان الجودة ومرافق اختبار EMC لتقييم المعدات الإلكترونية للامتثال التنظيمي. وتشمل حالات الاستخدام النموذجية:
المولّد يجمع بين تكنولوجيا النبض المتقدمة مع أنظمة التحكم الذكية لتقديم نتائج اختبار موثوقة ومتكررة.وظيفة التشخيص الذاتي مراقبة مستمرة عالية الجهد والاندفاع حالة الخروج، الكشف تلقائيًا عن الشذوذ لحماية كل من الأداة والجهاز قيد الاختبار.
مع خيارات وضع انفجار مرنة (متزامنة أو غير متزامنة) وإعداد زاوية المرحلة الحرة من 0-360 درجة ، يمكن للمهندسين محاكاة سيناريوهات اضطراب دقيقة دون المساس بكفاءة الاختبار.
