| معيار: | IEC61000-4-4 | الجهد الناتج: | 5 كيلو فولت |
|---|---|---|---|
| CDN: | 380 فولت/16 أمبير، 380 فولت/30 أمبير | ضمان: | 12 شهرا |
| نظام التحكم: | شاشة تعمل باللمس PLC | شيبمنت: | بواسطة صريحة |
| قوة العمل: | تيار متردد 220±10%، 50/60 هرتز، 300 وات | البعد: | 470 مم (عرض) × 215 مم (ارتفاع) × 500 مم (عمق) |

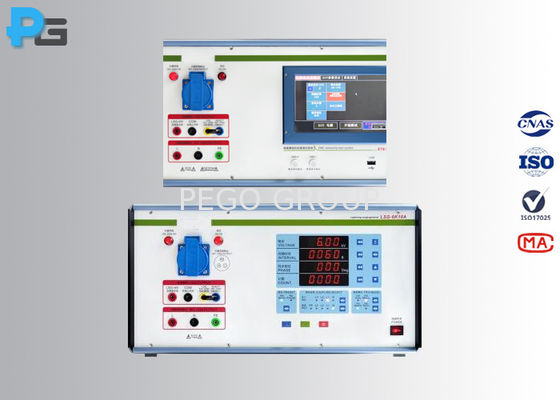

تعتبر مولدات التذبذبات الكهربائية السريعة من سلسلة EFT-5K أدوات دقيقة مصممة لاختبار التوافق الكهرومغناطيسي (EMC) وفقًا لمعيار IEC61000-4-4. توفر هذه المختبرات القوية نبضات تذبذب سريعة تصل إلى 5 كيلو فولت، وتدعم ترددات تكرار من 0.1 إلى 1200 كيلو هرتز، مما يجعلها مناسبة لتقييم مناعة أنظمة التحكم الصناعية، والأجهزة المنزلية، والمعدات الطبية، والإلكترونيات السيارات، والمكونات.
تضمن شبكة الاقتران وفصل الطور المتكاملة ثلاثية الطور ذات 5 أسلاك (CDN) بسعة 16 أمبير أو 30 أمبير محاكاة دقيقة للاضطرابات الكهربائية في العالم الحقيقي في أنظمة الطاقة ثلاثية الطور.
| المعلمة | المواصفات |
|---|---|
| الموديل | EFT-5K16 / EFT-5K30 |
| جهد الخرج في الدائرة المفتوحة | 0.25-5 كيلو فولت ±5% |
| جهد الخرج بحمل 50 أوم | 0.125-2.5 كيلو فولت ±5% |
| شكل موجة النبضة | 5/50 نانو ثانية (حمل 50 أوم/1000 أوم) |
| زمن الصعود | 5 نانو ثانية ±30% (حمل 50 أوم) |
| المعاوقة | 50 أوم ±20% |
| قطبية الخرج | سالب/موجب |
| تردد التكرار | 0.1-1200.0 كيلو هرتز ±10% |
| مدة النبضة | 15 مللي ثانية @ 2.5/5 كيلو هرتز، 750 ميكرو ثانية @ 100 كيلو هرتز، 250 ميكرو ثانية @ 300 كيلو هرتز |
| فترة النبضة | 100-999 مللي ثانية (قابل للتعديل) |
| شبكة الاقتران | ثلاثي الطور 380 فولت / 16 أمبير أو 30 أمبير، 50/60 هرتز |
| مكثف الاقتران | 33 نانوفاراد ±10% |
| متطلبات الطاقة | تيار متردد 220 فولت ±10%، 50/60 هرتز، 300 واط |
| الأبعاد | 470 (عرض) × 215 (ارتفاع) × 500 (عمق) مم |
| الوزن | حوالي 25 كجم |
تضمن المقاومات المستوردة عالية الطاقة غير الحثية أشكال موجة نبضات مستقرة بدون تشوه، مما يوفر إشارات اختبار دقيقة تلبي متطلبات IEC61000-4-4. هذه الدقة مهمة لأن الأشكال الموجية المشوهة يمكن أن تؤدي إلى نتائج اختبار خاطئة، مما يتسبب إما في إعادة تصميمات غير ضرورية للمنتج أو في تفويت مشكلات الامتثال.
توفر واجهة شاشة اللمس LCD مقاس 7 بوصة تحكمًا بديهيًا مع عرض المعلمات في الوقت الفعلي. يمكن للمشغلين تخزين ما يصل إلى 1000 تكوين اختبار، مما يتيح الاستدعاء السريع لسيناريوهات الاختبار المتكررة. يقوم مستشعر درجة الحرارة والرطوبة المدمج بمراقبة الظروف البيئية أثناء الاختبار.
تلغي شبكة الاقتران وفصل الطور المتكاملة ثلاثية الطور ذات 5 أسلاك الحاجة إلى معدات اقتران خارجية. مع أوضاع الاقتران القابلة للاختيار بحرية (L1، L2، L3، N، PE)، يتكيف النظام مع تكوينات الاختبار المختلفة دون تعديلات إضافية للأجهزة.
تخدم سلسلة EFT-5K مختبرات ضمان الجودة ومرافق اختبار EMC لتقييم المعدات الإلكترونية للامتثال التنظيمي. تشمل حالات الاستخدام النموذجية:
يجمع المولد بين تقنية النبضات المتقدمة وأنظمة التحكم الذكية لتقديم نتائج اختبار موثوقة وقابلة للتكرار. تقوم وظيفة التشخيص الذاتي بمراقبة حالة خرج الجهد العالي والنبضات باستمرار، واكتشاف التشوهات تلقائيًا لحماية كل من الجهاز والجهاز قيد الاختبار.
مع خيارات وضع النبضات المرنة (متزامن أو غير متزامن) وإعداد زاوية الطور الحرة من 0-360 درجة، يمكن للمهندسين محاكاة سيناريوهات اضطراب دقيقة دون المساس بكفاءة الاختبار.
