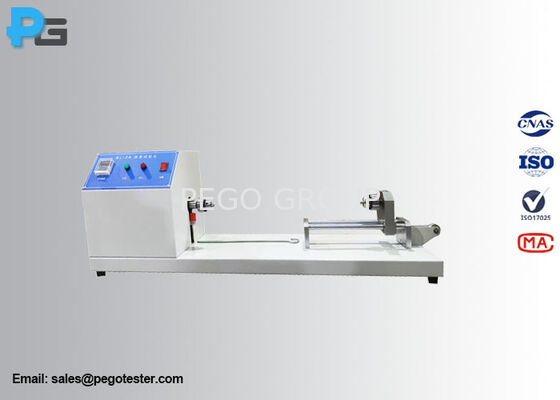

جهاز اختبار الأقران بالأسلاك المستديرة المسمرجة
1.مقدمة
تم تصميم جهاز الاختبار الموازي للأسلاك المستديرة المزخرفة وفقًا للفقرة 6.5 من إطار IEC60851-3 في الشكل 6 وفقًا للفقرة 6.5 من GB/T4074.3 في الشكل 6.يستخدم لاختبار خصائص الالتصاق الفيلم من الأسلاك المستديرة المزخرفة مع قطر الموصل الاسمي أكثر من 1.000 ملم
يجب وضع قطعة من الأسلاك المستقيمة في معدات الاختبار تتكون من جهازين لتثبيت على بعد 500 ملم على نفس المحور. واحد من هذه يمكن أن يدور بحرية.والآخر ليس ولكن يمكن تحريك محوري ويتم تحميلها لتطبيق توترا على الأسلاك الدورية. The pressure om the scraper shall be sufficient to remove the coating and leave a clean smooth surface at the coating/conductor interface without scraping off a significant quantity of conductor materialيجب أن يبدأ إزالة الطلاء على بعد 10 ملم من أجهزة الانحناء.يجب تشغيل جهاز الطلاء بسرعة تتراوح بين 60r/min و 100r/min حتى يتم الوصول إلى عدد الدورات R المحددة في المعيار المعني.
2.المواصفات
|
سرعة الدوران |
80±5r/min |
|
طول الاختبار |
500ملم |
|
أوقات الدوران |
1-999r قابلة للتعديل |
|
مقشّع |
تم تصميمها وفقاً لمعيار IEC60851-3 في الشكل 7 |
|
الوزن |
يشمل الخطاف 5N*1، 15N*1، 20N*1، 25N*1، 30N*1 |
|
طاقة الدخول |
التيار المتردد 220 فولت ± 10% 50 هرتز |
|
استهلاك الطاقة |
< 150 واط |
|
الأبعاد والوزن |
L1200*W2200*H3500mm/35KG |
3.الحمل لاختبار القشرة
|
قطر الموصل الاسمي مليمتر |
الحمل N |
|
|
إنتهى |
ما يصل إلى بما في ذلك |
|
|
1.000 |
1.400 |
25 |
|
1.400 |
1.800 |
40 |
|
1.800 |
2.240 |
60 |
|
2.240 |
2.800 |
100 |
|
2.800 |
3.550 |
160 |
|
3.550 |
4.500 |
250 |
|
4.500 |
5.000 |
400 |
4الصورة
