| المعايير المرجعية: | ISO16750-4 البند 5.4.2 والبند 5.4.3، VW80000 | مادة الجسم: | SUS316 # |
|---|---|---|---|
| درجة حرارة التسخين: | درجة الحرارة +10 درجة مئوية ~ 150 درجة مئوية | درجة حرارة الماء: | 0 ℃ ~ + 4 ℃ |
| سائل الاختبار: | ماء منزوع الأيونات + 3% غبار ناعم من أريزونا، أو ماء منزوع الأيونات أو + 5% كلوريد الصوديوم | هدف الاختبار: | محاكاة رش الماء البارد على نظام/مكون ساخن |
| قوة العمل: | 380 فولت / 50 هرتز (3 مراحل 5 أسلاك) | شحنة: | عن طريق البحر |
| إبراز: | غرفة اختبار الصدمة بالماء الجليدي,غرفة اختبار الصدمة بالماء ISO 16750-4 |
||

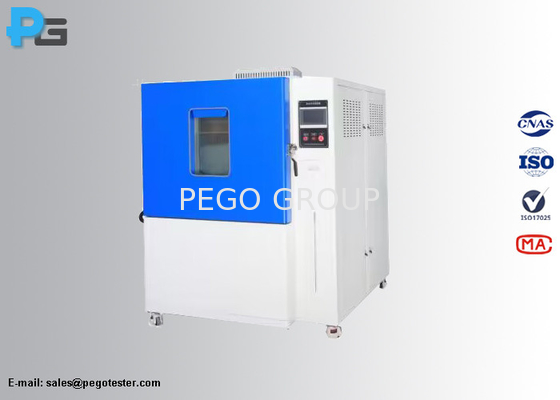

ISO 16750-4 غرفة اختبار صدمة الماء الجليدي لاختبار نظام أو مكون من مركبات الطرق
1مقدمة
تم تصميم غرفة اختبار صدمة الماء الجليدي لتلبية متطلبات الاختبارإيزو 16750-4 الفقرة 5.4.2 والفقرة 54.3يمكن للمعدات إجراء اختبار المياه الرشاشة واختبار الغمر بشكل منفصل. لاختبار المياه الرشاشة ، يتم وضع DUT على غرفة التدفئة (RT + 10 °C ~ 150 °C) ،وتسخينها عند Tmax لمدة ساعة واحدة (أو حتى يتم الوصول إلى استقرار درجة حرارة DUT)، ثم استخدام النافذة لرش DUT بالماء البارد (0 °C ~ + 4 °C) لمدة 3 ثواني. خزان الغمر (خزان المياه الباردة) تحت غرفة التدفئة ، عند إجراء اختبار الغمر ،تشغيل DUT في غرفة التدفئة عند Tmax لمدة ساعة واحدة (أو حتى يتم تحقيق استقرار درجة حرارة DUT)، مع تشغيل الجهاز ، غمر الجهاز لمدة 5 دقائق في خزان المياه الباردة على عمق ≥ 10 ملم.
إن اختبار صدمة الماء الجليدي يهدف إلى محاكاة الصدمة الحرارية الناجمة عن الماء البارد ويتم تطبيقه على المنتجات في مناطق الرذاذ في المركبة.الغرض من ذلك هو محاكاة الماء البارد الذي يبرز على نظام ساخن أو مكون، كما يمكن أن يحدث عندما يتم قيادة السيارة على الطرق الرطبة في فصل الشتاء. أنماط الفشل هي التشقق الميكانيكي للمواد أو فشل الختم الناجم عن معامل توسع درجة حرارة مختلفة.اختبار المياه المسببة للرشاش واختبار الغرق هما طريقتان بديلتان لإجراء اختبار صدمة المياه الجليدية.
2الخصائص
● لاختبار البقع في الماء الجليدي واختبار الغمر
● الجدار الداخلي للغرفة مصنوع من SUS316# الفولاذ المقاوم للصدأ، لضمان عدم الصدأ.
● مادة العزل الحراري: قطن من ألياف الزجاج عالية الكثافة لضمان أداء العزل الحراري والحفاظ على درجة حرارة متوازنة ومستقرة في الغرفة.

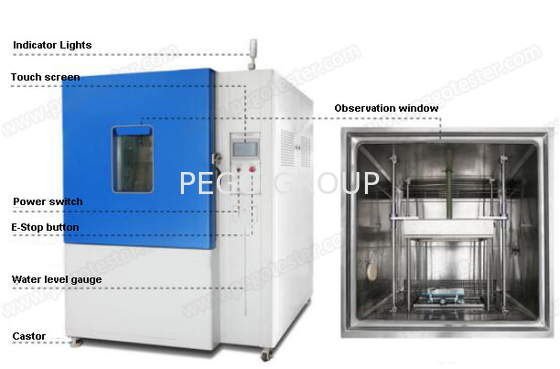

● تزويد نافذة مراقبة شفافة (زجاج مجوف متعدد الطبقات) وإضاءة LED على الباب ، مما يسهل مراقبة حالة الاختبار الداخلية
● يتم تثبيت فتحة الاختبار (قطر 100 ملم) على الجانب الأيسر من الجهاز ، والتي يمكن استخدامها لخطوط الطاقة أو خطوط الإشارة الخارجية للاختبار.
● مكونات التحكم: شاشة تعمل باللمس 7 بوصات + PLC. المكونات الكهربائية مصنوعة من LS ، Omron ، إلخ. عملية الأسلاك تلبي متطلبات المعايير الوطنية الصينية ،تخطيط اللوحة الكهربائية معقول، الأسلاك ثابتة، والعلامة واضحة.
● يتم تثبيت نظام التبريد للمعدات في الجزء السفلي. يستخدم المضغوط العلامة التجارية الفرنسية تايكانغ لضمان تأثير التبريد وموثوقيته.يتم تبريد طريقة التكثيف بالهواء، و R404R المبرد الصديق للبيئة يستخدم.وقد اجتاز خط أنابيب النظام بأكمله اختبار تسرب ضغط 48H للتأكد من أن نظام التبريد يمكن أن تعمل بشكل مستقر لفترة طويلة. المبادل الحراري الغلاف مصنوع من SUS316# الفولاذ المقاوم للصدأ لمنع تآكل المياه المالحة
● اختبار الرذاذ بالماء الجليدي: يتم تثبيت الفوهة على الجانب الأيمن من غرفة الاختبار؛ يتم ضبط مسافة الرذاذ عن طريق تحريك العينة
● صُنع سلاوت جيت من SUS316، وتم تصميمه بدقة وفقًا لـ ISO16750-4 في الشكل 4.
● اختبار الغوص: لا يتم إجراء اختبار الغوص في وقت واحد مع اختبار رش الماء الجليدي. تدفع الأسطوانة السلسلة للتحرك صعودا وهبوطا،ويمكن نقلها مباشرة من غرفة الاختبار إلى خزان الغمريمكن تعيين وقت الغمر في نطاق من 1 إلى 5 دقائق ، ويمكن تعيين عدد الدورات من 1 إلى 999 مرة ، ومدة استعادة درجة الحرارة في خزان الماء هي 30 دقيقة.
●تتمتع المعدات بوظيفة التنظيف التلقائي للأنابيب والصندوق الداخلي.
3المعلمات
| أبعاد غرفة التدفئة | L1000mm*D1000mm*H1000mm |
| الأبعاد الكلية | L1600mm*D1950mm*H2300mm |
| أبعاد السلة المعلقة | L500mm*D500mm*H500mm |
| أبعاد خزان الغمر | L600mm*D600mm*H600mm |
| القدرة على تحمل السلة المعلقة | 50 كجم |
| حجم خزان الغمر | حوالي 200 لتر |
| معايير اختبار الرذاذ: | |
| فوهة الرش | سلاط جيت*1 (يمكن فصله لتنظيفه) |
| موقع الفوهة | الجانب الأيمن من الغرفة الداخلية |
| المسافة بين الفوهة والجهاز قيد الاختبار | (325±25) ملم (تعديل الفموي) |
| نطاق درجة الحرارة (غرفة التدفئة) | NT1 الحرارة |
| معدل التدفئة | NT1 حرارة الحرارة |
| درجة حرارة المياه | 0°C~+4°C |
| معدل التبريد | +25°C~2°C≤ 60 دقيقة |
| تدفق الماء | (3 ~ 4) L / 3s |
| سائل الاختبار | الماء غير المؤين أو + 3% من الغبار الدقيق من أريزونا (المستخدم يعد الغبار) |
| وقت الحقن لكل دورة (30 دقيقة) | 3s، وقت الفاصل:29min57s (إعداد الشاشة اللمسية) |
| عدد الدورات (اختبار الرذاذ) | 100 (إعداد الشاشة اللمسية) |
| معايير اختبار الغمر: | |
| سائل الاختبار | مياه منزوعة الأيونات، ربما تضاف +5% NaCl |
| درجة حرارة الماء | 0°C~+4°C |
| سرعة رفع السلة المعلقة (مدة الانتقال) | ≤20S |
| وقت الغمر | 1-99 دقيقة (قابلة للتعديل) |
| عدد الدورات (اختبار الغوص) | 1-99 (يمكن تعديلها) |
| توحيد درجة حرارة المياه في خزان الغمر | ± 0.5°C |
| طريقة تبريد درجة حرارة الماء | تبريد المياه الدائرة عبر الأنابيب |
| طريقة خلط الغبار | مزج المياه في خطوط الأنابيب |
| جدول العينة | قابلة لرفع |
| قوة العمل | 380 فولت / 50 هرتز (3 أسلاك مرحلة 4 + الأرضية الوقائية) |
4أسئلة شائعة
1) هل من الضروري تركيب المعدات؟
بيقو: لا، سيتم شحن المعدات كاملة، يمكن للمستخدم تشغيل الاختبار مباشرة عند استلام المعدات.
هل ستصدأ المعدات؟
بيقو: لا، قشرة الغرفة وخزان الغمر مصنوعة من SUS316# الفولاذ المقاوم للصدأ، مقارنة مع SUS304 الفولاذ المقاوم للصدأ، المواد SUS316 هي أكثر مقاومة للتآكل.
3) ما هي فترة الضمان؟ وكيف يمكننا الحصول على خدمة ما بعد البيع؟
البيغو: فترة الضمان هي 12 شهرًا من وصول المستخدم إلى البضائع. يمكن حل 95% من مشاكل ما بعد البيع من قبل فريق المهندسين لدينا من خلال الخدمة عن بعد.سوف يحصل العملاء على رد في غضون 24 ساعة في يوم العمل بعد الإبلاغ عن المشكلةفي تجربتنا، معظم المشاكل يمكن إزالتها بإرشادات مهندسنا، جزء صغير فقط من المشاكلهذا لأننا نستخدم المكونات ذات العلامة التجارية، والتي لديها أداء أفضل وموثوقية جيدة. إذا كانت الأجزاء تالفة، ونحن سوف إرسال جديدة لاستبدال، وسيتم شحن الأجزاء الجديدة مجانا في غضون فترة الضمان.و أيضا فريقنا Eigneer سوف يعلمك كيفية استبدال الأجزاء التالفة.
