تفاصيل المنتج:
شروط الدفع والشحن:
|
| معيار: | IEC60851-3 | طول العينة: | 1 م |
|---|---|---|---|
| سرعة الربيع: | 7±0.5r/دقيقة | عدد الدورات: | 5.5 (معيار NEMA: 3 دورات) |
| مزود الطاقة: | AC220V ± 10 ٪ ، 50 هرتز | ||
| إبراز: | 7r/min جهاز اختبار رباعية الأسلاك الملفوفة,1m جهاز اختبار رباعية الأسلاك الملفوفة,IEC60851-3 جهاز اختبار رباعية,IEC60851-3 Springiness Test Apparatus |
||

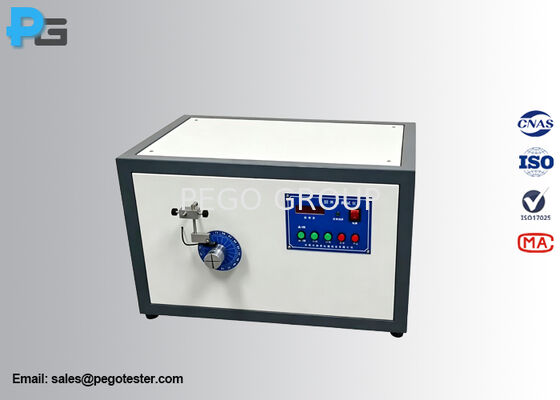

أناEC60851-3 جهاز اختبار مرونة الأسلاك المتعرجة
1.مقدمة
تم تصميم جهاز اختبار نوابض الأسلاك المتعرجة وفقًا للمواصفة IEC60851-3 البند 5.2 الشكل 1 والشكل 2 والبند 5.2 GB/T4074.3. يتم استخدامه لاختبار مرونة السلك الدائري بقطر موصل اسمي من 0.080 مم إلى 1.600 مم.
مبدأ:
يتم لف قطعة مستقيمة من السلك خمس مرات حول شياق بقطر وتحت شد مطبق على السلك كما هو محدد في المواصفة القياسية ذات الصلة. إن قراءة الزاوية التي ترتد بها نهاية اللفات الخمس هي مقياس الربيع.
2.مواصفة
|
طول العينة |
1 م |
|
سرعة الربيع |
7±0.5r/دقيقة |
|
اطلب |
72 قسمًا متباعدًا بشكل متساوٍ، تم تصميمه وفقًا للشكل 1 |
|
وزن |
انظر الجدول 2 |
|
مغزل |
انظر الجدول 1 |
|
الانحراف بين قيمة شاشة LED والقيمة الموجودة على القرص |
≥1 درجة |
|
عدد المنعطفات |
5.5 (معيار NEMA: 3 دورات) |
|
مزود الطاقة |
تيار متردد 220 فولت ±10%، 50 هرتز |
|
استهلاك الطاقة |
<80 واط |
|
بيئة التشغيل |
درجة الحرارة: 0-40درجه مئويةالرطوبة النسبية: ≥85% |
|
البعد والوزن |
الطول 500 * العرض 335 * 300 مم / 25 كجم |
3.الجدول بالحجم الكامل
|
قطر المغزلأمم |
البعدب مم |
|||||
|
أ |
ب |
ج |
د |
ه |
و |
|
|
5 |
6.0 |
7.5 |
32 |
0.30 |
0.05 |
0.13 |
|
7 |
6.0 |
9.0 |
34 |
0.40 |
0.07 |
0.18 |
|
10 |
6.0 |
9.0 |
34 |
0.60 |
0.10 |
0.25 |
|
12.5 |
6.0 |
9.0 |
40 |
0.80 |
0.14 |
0.35 |
|
19 |
10.0 |
11.0 |
45 |
1.20 |
0.20 |
0.50 |
|
25 |
12.5 |
12.5 |
45 |
2.00 |
0.28 |
0.70 |
|
37.5 |
12.5 |
14.5 |
47 |
2.40 |
0.40 |
1.00 |
|
50 |
12.5 |
17.5 |
50 |
3.00 |
0.80 |
2.00 |
|
أ:في أسفل الأخدود، إذا توفرت ب: انظر الشكل 2 |
||||||
4.الجدول 2 الوزن
|
الوزن (ن) |
0.25 |
0.50 |
1.0 |
2.0 |
4.0 |
8.0 |
12.0 |
15.0 |
|
دقة± |
0.02 |
0.05 |
0.1 |
0.2 |
0.4 |
0.8 |
1.0 |
1.0 |
